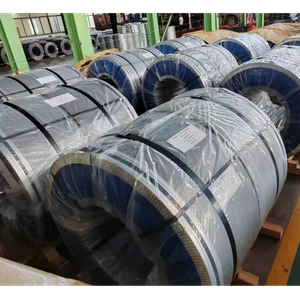

Принципы наслоения сердечника для сухих трансформаторов и масляных трансформаторов очень последовательны , обеспечивая как низкие потери, так и высокую магнитную проницаемость. Например, в обоих случаях обычно используются высококачественные холоднокатаные листы из ориентированной кремнистой стали и технология соединения под углом 45°. Однако их конкретные детали процесса существенно различаются из-за разных методов охлаждения и изоляции.
В следующей таблице сравниваются различия между пластинами сухих трансформаторов и масляных трансформаторов по нескольким ключевым аспектам:
Сравнение |
Трансформатор сухого типа |
Масляный трансформатор |
Ключевые моменты |
Охлаждающая и изоляционная среда |
Воздушное охлаждение, прочная изоляция. |
Охлаждение трансформаторного масла, масляно-бумажная композитная изоляция. |
Принципиальное отличие , которое напрямую влияет на теплоотвод и конструкцию процесса изоляции. |
Поперечное сечение и форма сердечника |
Поперечное сечение может быть круглым, эллиптическим или использовать запатентованную D-образную траверсу для экономии материала. |
Поперечное сечение может быть круглым или эллиптическим, при этом в некоторых патентах используется эллиптическая конструкция для улучшения устойчивости к короткому замыканию и улучшения использования материала. |
Оба постоянно оптимизируют форму поперечного сечения, чтобы снизить затраты и одновременно обеспечить производительность. |
Характеристики процесса ламинирования |
Часто применяется ступенчатое ламинирование и наносится эпоксидная антикоррозийная краска сразу после ламинирования, чтобы уменьшить потери и шум. |
Обычно применяется процесс неукладки верхнего ярма , т.е. сначала укладываются все детали, кроме верхнего ярма, на стол для ламинирования, затем зажимаются и связываются и, наконец, устанавливаются обмотки. |
Основное отличие : Сухой тип ориентирован на защиту краски; в масляной иммерсии используется «несложенное верхнее ярмо», чтобы облегчить последующую сборку намотки. |
Основной метод фиксации |
Используются зажимная пластина и конструкция нажимного штифта, а ветви сердечника связываются эпоксидной лентой для повышения прочности конструкции. |
Использует C-образные зажимы и гидравлические домкраты для временной фиксации основных ветвей и хомутов, затем связывает их лентой из стекловолокна.. |
Методы крепления разработаны с учетом соответствующих изоляционных и конструктивных особенностей. |
Уровень автоматизации |
Широко применяет автоматизированные процессы, такие как автоматическая укладка и автоматическое переворачивание , обеспечивая высокую точность и эффективность. |
В больших силовых трансформаторах также используются современные поворотные столы для сердечника , обеспечивающие точность ламинирования и снижающие потери на холостом ходу. |
Оба движутся к высокоточной автоматизации. |
Причины этих различий
Эти варианты процессов в первую очередь определяются сценариями их применения:
· Трансформаторы сухого типа : обычно используются внутри помещений с чрезвычайно высокими требованиями к безопасности и противопожарной защите . Поэтому они не содержат горючего масла и полностью полагаются на воздушное охлаждение и прочную изоляцию. Предотвращение ржавчины и контроль локального повышения температуры на сердцевине являются более строгими. Воздуховоды часто встроены в основную конструкцию для облегчения отвода тепла.
· Масляные трансформаторы : обычно используются на открытом воздухе, отличаются высокой эффективностью рассеивания тепла и высокой перегрузочной способностью . Процесс «несложенного верхнего ярма» принят для того, чтобы обмотки можно было сначала собрать на ветвях сердечника, а верхнее ярмо установить последним для замыкания магнитной цепи. Эта конструкция хорошо подходит для процесса изготовления больших трансформаторов.
