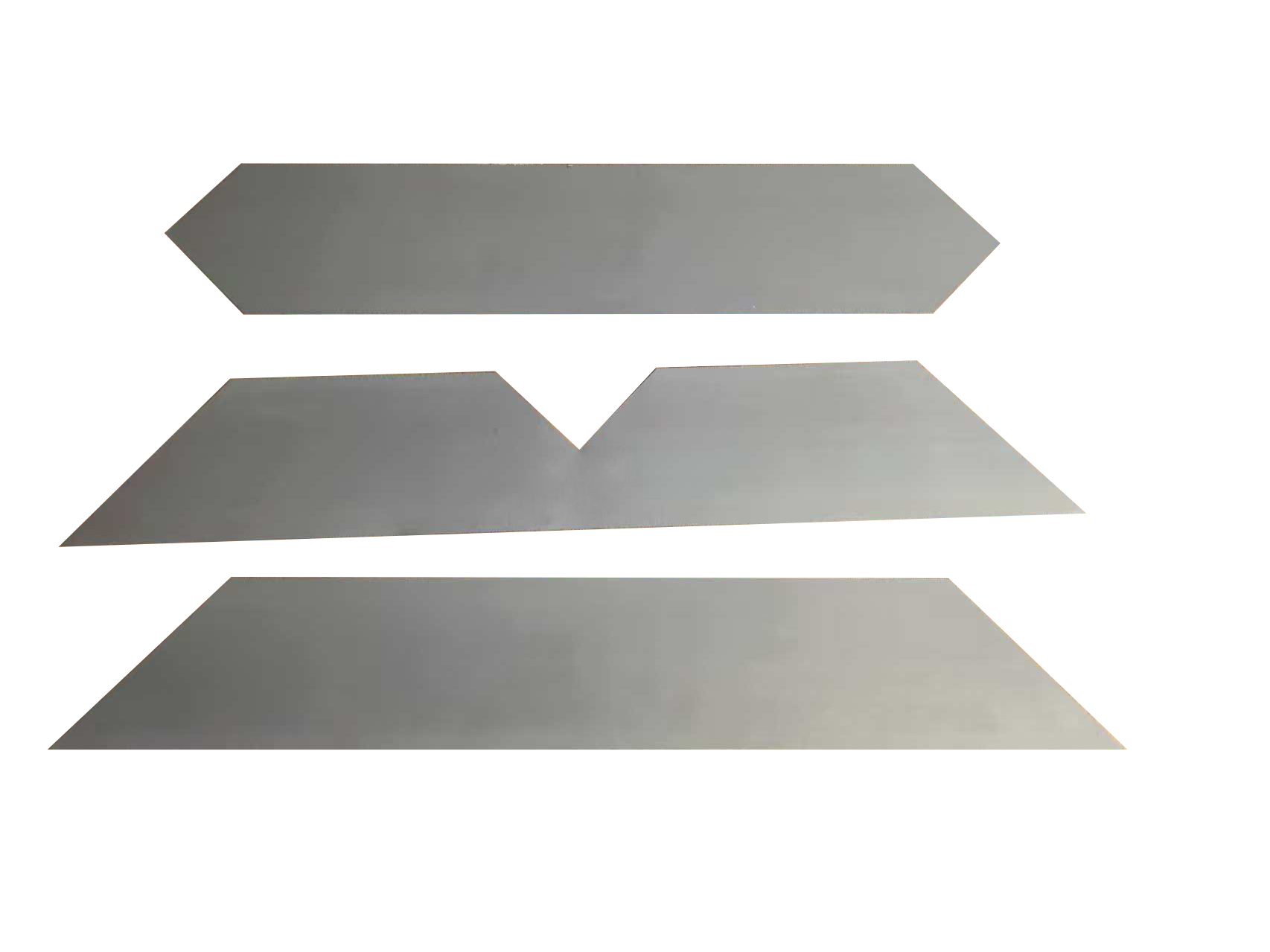

Резка пластин: процедура включает в себя взятие рулона или листа электротехнической стали с ориентированной или неориентированной текстурой и использование специального оборудования для разрезания его на отдельные части, называемые пластинами. Эти ламинаты спроектированы таким образом, чтобы при укладке складываться друг с другом с минимальными воздушными зазорами, образуя прочную, но многослойную структуру сердцевины. Наслаивание (или ламинирование) помогает уменьшить потери на вихревые токи внутри сердечника, ограничивая поток индуцированных токов, которые могут вызвать потери энергии в виде тепла.
Процесс резки может осуществляться различными методами, в том числе:
 |
 |
 |
• Резка: использование ножниц для резки прямых линий.
• Перфорация: использование штампов и пуансонов для создания нестандартных форм.
• Лазерная резка: использование лазерной технологии для высокоточной резки.
• Гидроабразивная резка: резка струей воды под высоким давлением, иногда с абразивной добавкой.
• Плазменная резка: использование плазменной горелки для резки электропроводящих материалов. Характеристики CGO-ориентированной кремниевой стали
• Ориентация зерен: материал имеет предпочтительную кристаллографическую ориентацию, специально ориентированную вдоль направления прокатки, что значительно улучшает его магнитные свойства в этом направлении.
• Высокая проницаемость: кремниевая сталь CGO обладает высокой магнитной проницаемостью, особенно в направлении ориентации зерен, что способствует эффективному управлению магнитным потоком.
• Низкие потери в сердечнике: благодаря своей уникальной зернистой структуре он имеет меньшие потери в сердечнике по сравнению с незернистыми типами, что способствует повышению эффективности и снижению тепловыделения в таких устройствах, как трансформаторы.
• Магнитная анизотропия: он демонстрирует сильную магнитную анизотропию, что означает, что его магнитные свойства значительно изменяются в зависимости от направления, будучи оптимальными в направлении прокатки.
• Небольшая толщина: обычно изготавливается очень тонкой толщины методом холодной прокатки, что позволяет использовать больше слоев на единицу объема сердечников трансформатора, что помогает снизить потери на вихревые токи.
• Поверхностное изоляционное покрытие: Чтобы свести к минимуму вихревые токи, которые могут вызвать потери энергии, стальные листы в процессе производства покрывают изолирующим слоем.
• Стабильная текстура и качество. Благодаря контролируемой обработке кремниевая сталь CGO достигает однородной текстуры и превосходного качества, обеспечивая надежную работу электрооборудования.
|
|
