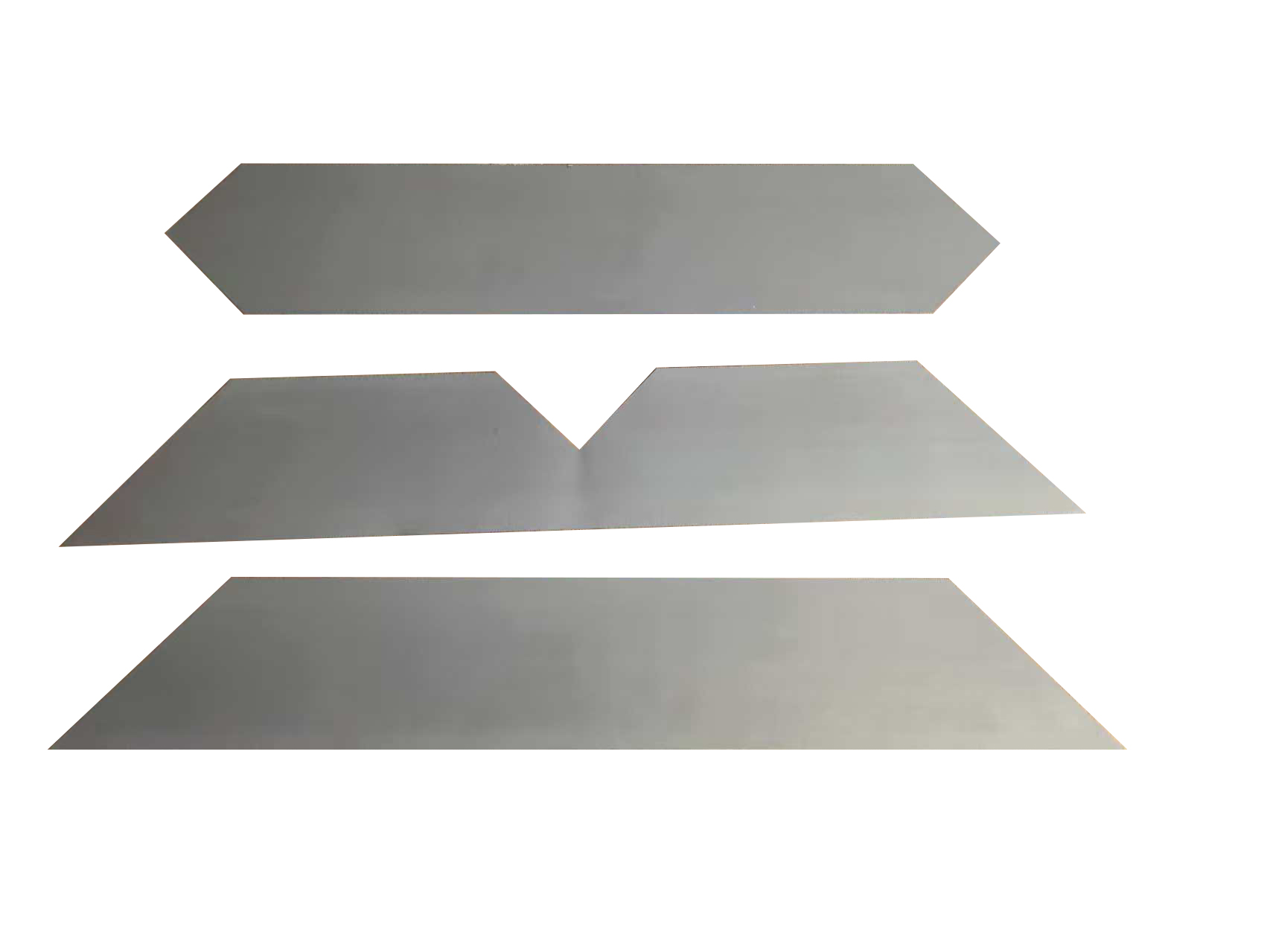

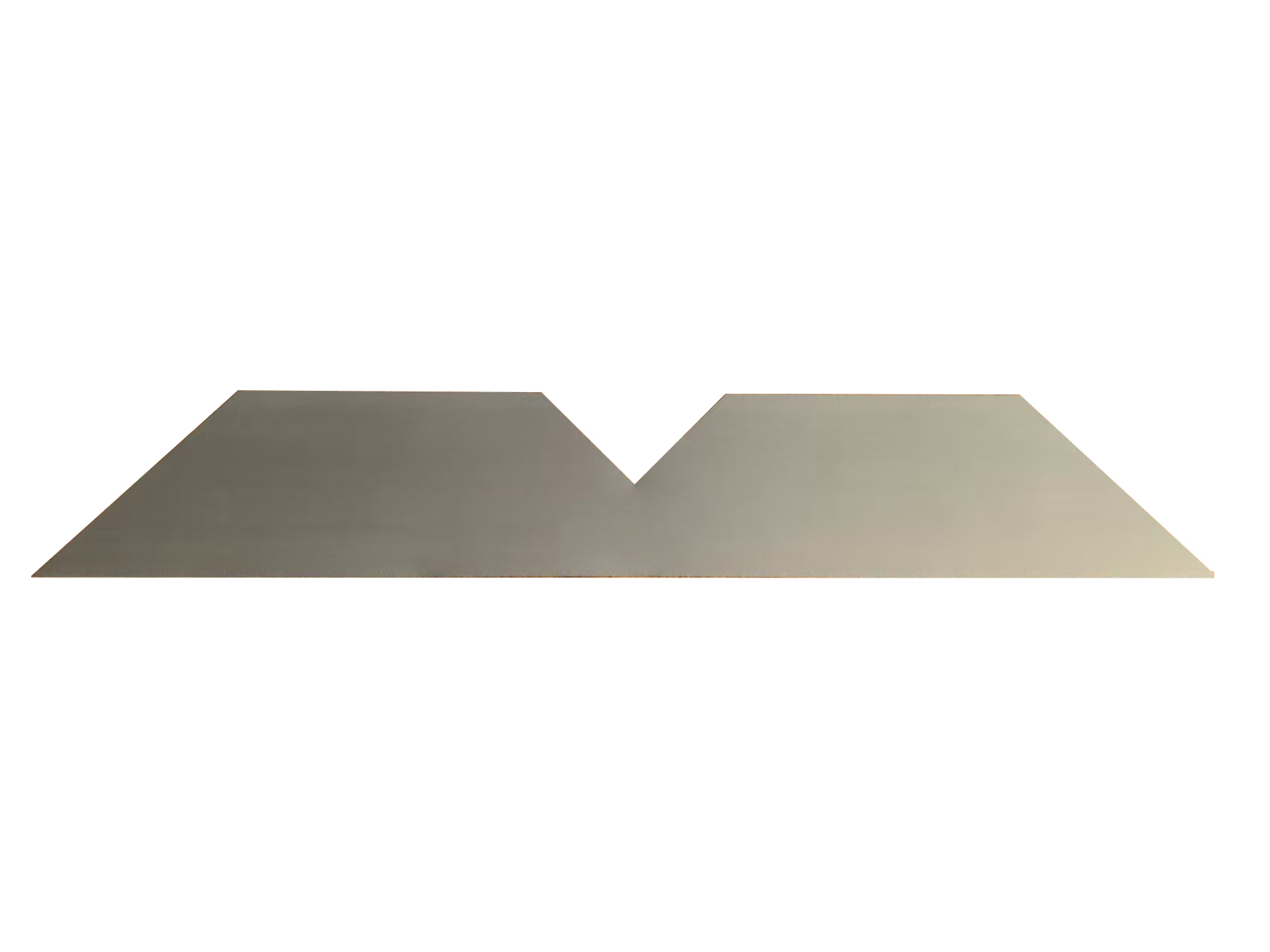

Schneiden von Lamellen: Bei diesem Verfahren wird eine Rolle oder ein Blech aus kornorientiertem oder nicht kornorientiertem Elektrostahl genommen und mit Spezialgeräten in einzelne Stücke, sogenannte Lamellen, geschnitten. Diese Lamellen sind so konzipiert, dass sie beim Stapeln mit minimalen Luftspalten zusammenpassen und eine solide, aber geschichtete Kernstruktur bilden. Die Schichtung (oder Laminierung) trägt dazu bei, Wirbelstromverluste im Kern zu reduzieren, indem sie den Fluss induzierter Ströme begrenzt, die zu Energieverlusten in Form von Wärme führen können.
Der Schneidvorgang kann mit verschiedenen Methoden erfolgen, darunter:
 |
 |
 |
• Scheren: Mit einer Schere gerade Linien schneiden.
• Stanzen: Verwendung von Matrizen und Stempeln zur Erstellung individueller Formen.
• Laserschneiden: Einsatz von Lasertechnologie für hochpräzises Schneiden.
• Wasserstrahlschneiden: Schneiden mit einem Hochdruckwasserstrahl, manchmal mit einem abrasiven Zusatz.
• Plasmaschneiden: Verwendung eines Plasmabrenners zum Schneiden elektrisch leitfähiger Materialien. Eigenschaften von CGO-orientiertem Siliziumstahl
• Kornorientierung: Das Material hat eine bevorzugte kristallografische Ausrichtung, die speziell entlang der Walzrichtung ausgerichtet ist, was seine magnetischen Eigenschaften in dieser Richtung erheblich verbessert.
• Hohe Permeabilität: CGO-Siliziumstahl weist eine hohe magnetische Permeabilität auf, insbesondere in Richtung der Kornorientierung, was ein effizientes Magnetflussmanagement ermöglicht.
• Geringe Kernverluste: Aufgrund seiner einzigartigen Kornstruktur weist es im Vergleich zu nicht kornorientierten Typen geringere Kernverluste auf, was zu einem verbesserten Wirkungsgrad und einer geringeren Wärmeerzeugung in Anwendungen wie Transformatoren beiträgt.
• Magnetische Anisotropie: Es weist eine starke magnetische Anisotropie auf, was bedeutet, dass seine magnetischen Eigenschaften je nach Richtung erheblich variieren und in Walzrichtung optimal sind.
• Geringe Dicke: Typischerweise durch Kaltwalzverfahren in sehr dünnen Stärken hergestellt, was mehr Laminierungen pro Volumeneinheit in Transformatorkernen ermöglicht, was zur Reduzierung von Wirbelstromverlusten beiträgt.
• Oberflächenisolationsbeschichtung: Um Wirbelströme zu minimieren, die zu Energieverlusten führen können, werden die Stahlbleche während des Herstellungsprozesses mit einer Isolierschicht beschichtet.
• Konsistente Textur und Qualität: Durch kontrollierte Verarbeitung erreicht CGO-Siliziumstahl eine gleichmäßige Textur und hervorragende Qualität und gewährleistet so eine zuverlässige Leistung in elektrischen Geräten.
|
|
