'نکات کلیدی زمین ترانسفورماتور هسته و ترکیب آن'

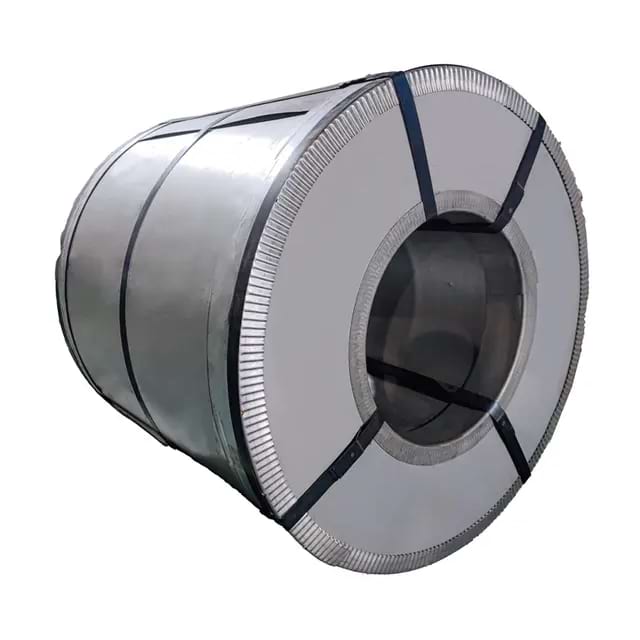

هسته‌های ترانسفورماتور عمدتاً از ورقه‌های فولادی سیلیکونی در طول تولید تشکیل شده‌اند. تا حدی برای کاهش جریان های گردابی باید مقاومت عایق خاصی بین لمینیت ها وجود داشته باشد. با این حال، به دلیل ظرفیت بین لایه‌بندی بسیار زیاد، می‌توان آنها را تحت میدان‌های الکتریکی متناوب رسانای الکتریکی در نظر گرفت. بنابراین، زمین کردن هسته تنها در یک نقطه برای بستن پتانسیل کل لایه های هسته روی هم به پتانسیل زمین کافی است.

اگر هسته ترانسفورماتور یا اجزای سازه فلزی آن در دو یا چند نقطه به زمین متصل شوند (ارتینگ چندگانه)، یک حلقه بسته بین نقاط اتصال به زمین تشکیل می شود. این حلقه بخشی از شار مغناطیسی را به هم متصل می کند و نیروی الکتروموتور ایجاد می کند و جریان در گردش ایجاد می کند. این منجر به گرمای بیش از حد موضعی می شود و حتی می تواند هسته را بسوزاند.

نکات کلیدی برای اتصال هسته ترانسفورماتور:

1. یک سیم سرب اتصال زمین جداگانه برای گیره ساختاری یوغ نصب کنید. اگر هسته گیره بالایی را لمس کند و باعث ایجاد خطای چندگانه زمین شود، جریان زمین فقط در ساختار داخلی هسته و گیره ها جریان می یابد، بدون اینکه جریانی از سیم زمین اصلی هسته عبور کند. این می تواند باعث شود که پرسنل به اشتباه تصور کنند که هسته عاری از نقص است. با نصب این سرب مجزا، هر گونه تماس بین هسته و گیره در هر موقعیتی، یک حلقه بسته را از طریق دو سیم اتصال زمین خارجی تشکیل می‌دهد و اجازه می‌دهد تا جریان زمین به طور دقیق از خارج تشخیص داده شود.

2. تسمه اتصال به زمین را در مرکز سطح مقطع یوغ قرار دهید. با این قرارگیری، صرف نظر از محل قرارگیری پیچ های عایق روی میله های یوک یا موقعیت دقیق نقطه عیب، ولتاژ القایی در حلقه تنها به یک چهارم ولتاژ دور محدود می شود. در نتیجه، جریان اتصال به زمین تنها به چند آمپر محدود می شود که به طور قابل توجهی کمتر از زمانی است که تسمه زمین در مکان های دیگر قرار می گیرد.
