LAMINIERTER KERN

Materialien

Verwendet hochwertige inländische und importierte kaltgewalzte kornorientierte (GO) und nicht orientierte (NO) Siliziumstahlbleche – erhältlich in den Stärken 0,18 mm, 0,20 mm, 0,23 mm, 0,27 mm und 0,30 mm – die sich durch geringen Eisenverlust und hohe magnetische Permeabilität auszeichnen.

Strukturelle Merkmale

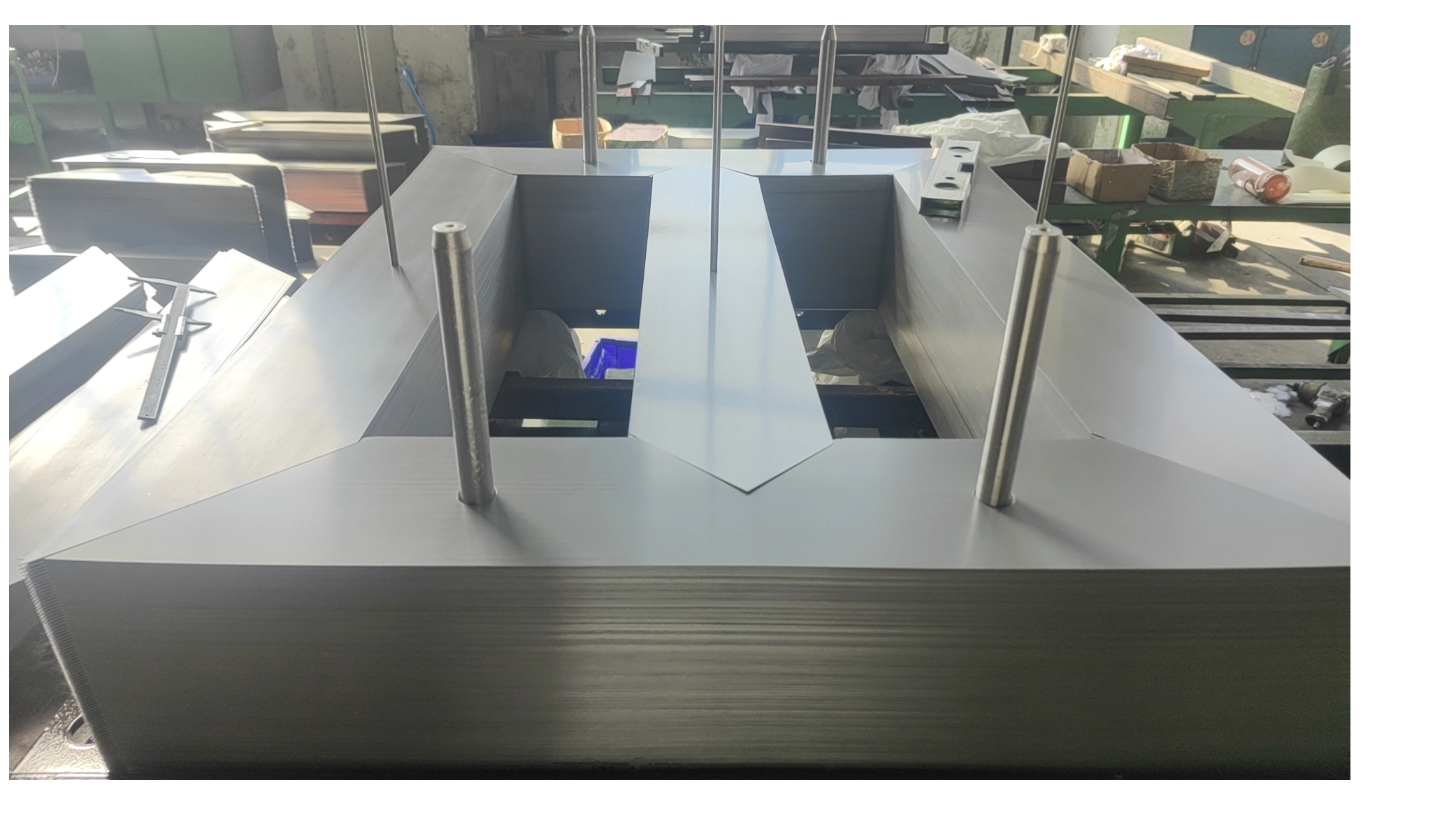

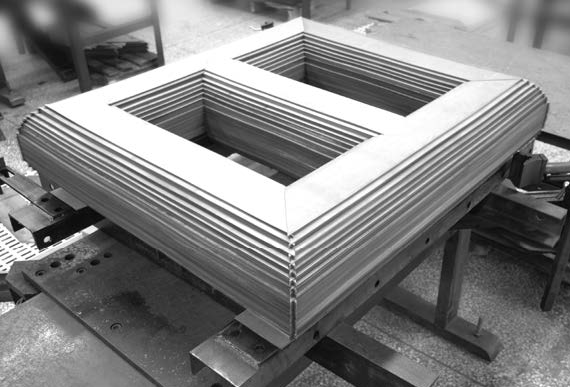

Mit hochpräzisen Schlitz- und Ablänglinien (vom Unternehmen eingeführt) sowie eigens entwickelten, vollständig servogesteuerten Präzisions-Ablänglinien und integrierten CNC-Schneide- und Stanzmaschinen werden Siliziumstahlbänder zu Blechen mit bestimmten Formen und Abmessungen verarbeitet. Diese Bleche werden dann in einer vorgeschriebenen Weise gestapelt, um Eisenkerne verschiedener Konfigurationen zu bilden, beispielsweise einphasige Strukturen mit drei Schenkeln, dreiphasige Strukturen mit drei Schenkeln und dreiphasige Strukturen mit fünf Schenkeln. Dank der Anwendung einer vollständig auf Gehrung ausgerichteten Stapelmethode – kombiniert mit fortschrittlichen Glühprozessen – weisen die resultierenden Eisenkerne geringe Verluste auf und sind für die Produktion in großem Maßstab geeignet.

Anwendungen

Weit verbreitet in Leistungstransformatoren der Serien S11 und S13 mit einem breiten Leistungsspektrum. Zu den spezifischen Anwendungen gehören harzisolierte Trockentransformatoren der Serien SCB10 und SCB11; Öltransformatoren der Serien S11 und S13-M; Lastspannungsregeltransformatoren der Serie SZ9; Bergbautransformatoren; Erdungstransformatoren; und verschiedene andere Spezialtransformatoren, beispielsweise solche mit Hochspannungsspulen der Serie S11.
