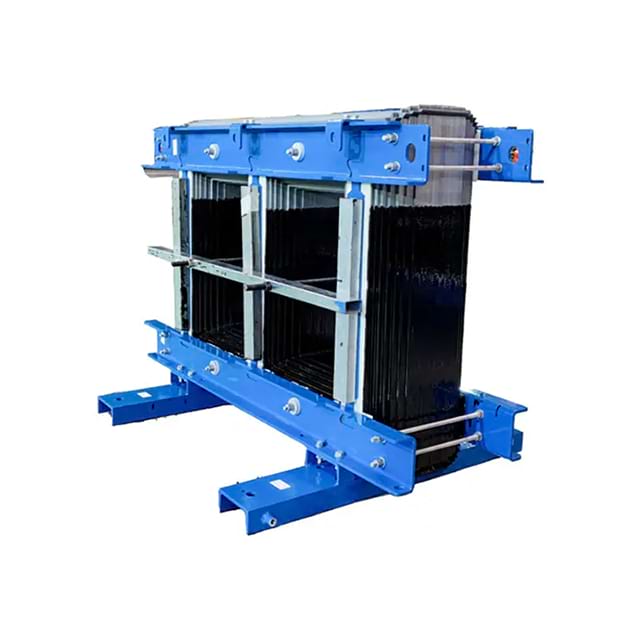

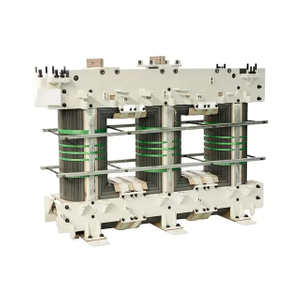

Unsere Produkte mit Trockentransformatorkern zeichnen sich durch hervorragende Leistungsmerkmale aus, darunter geringe Verluste, geringe Geräuschentwicklung, niedriger Leerlaufstrom, hohe mechanische Festigkeit, hohe Kurzschlussfestigkeit, minimale Teilentladung, hervorragende Isolationseigenschaften, hervorragende thermische Stabilität, präzise Abmessungen, minimale Grate, optimale Prozesskoeffizienten und ein ästhetisch ansprechendes Erscheinungsbild. Wir bieten ein umfassendes Sortiment an Eisenkernlösungen für Spannungsbereiche von 10 kV bis 1100 kV.

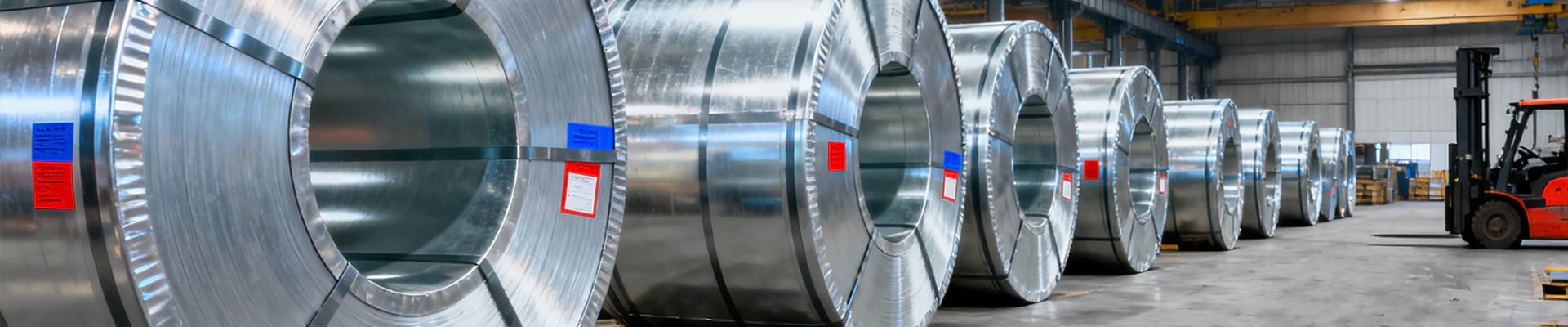

◇ Wir pflegen langfristige, stabile und direkte Lieferbeziehungen zu großen globalen Stahlwerken, um die Qualität der Siliziumstahlbleche – dem Hauptmaterial –, die in unseren Eisenkernen verwendet werden, vollständig zu gewährleisten.
◇ Unsere Siliziumstahlbleche werden auf international fortschrittlichen, vollautomatischen und intelligenten Produktionslinien verarbeitet. Dies sorgt für hohe Bearbeitungspräzision, minimale Grate, hervorragende Ebenheit und hohe Effizienz und verkürzt gleichzeitig die Lieferzeiten deutlich.
◇ Unser gesamter Herstellungsprozess wird ohne den Einsatz von Laufkränen durchgeführt; Stattdessen nutzen wir intelligente Werkstätten mit konstanter Temperatur, Luftfeuchtigkeit und staubfreier Umgebung. Vom Rohmaterial bis zum fertigen Eisenkern ist der gesamte Arbeitsablauf darauf ausgelegt, die zusätzliche Belastung des Siliziumstahls zu minimieren, wodurch der Herstellungsprozesskoeffizient des Eisenkerns reduziert und die Produktleistung und -qualität wirksam garantiert werden.
◇ Durch den Einsatz einer einzigartigen Stapelmethode mit vollständiger Sequenz – kombiniert mit fortschrittlichen Prozessen und Geräten – weisen unsere Produkte erhebliche Vorteile in Bezug auf Energieeinsparung und Umweltschutz auf.

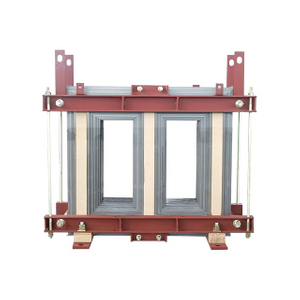

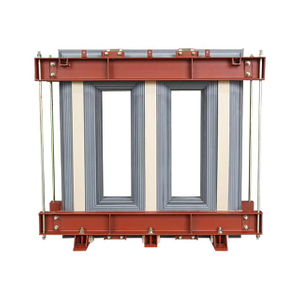

◇ Die Spannelemente sind aus hochfestem Stahl gefertigt und mittels CNC-Biegetechnik präzisionsgeformt. Im Vergleich zu herkömmlichen Kanalstahlkonstruktionen bieten diese Komponenten eine überlegene mechanische Festigkeit, präzisere Abmessungen und Positionierung sowie ein schlankes, ästhetisch ansprechendes Profil.
◇ Die Kernisolierung besteht aus PET-Isoliermaterial (Klasse F), wodurch sichergestellt wird, dass der Transformator frei von Phänomenen wie elektrischer Entladung, Leckage oder dielektrischem Durchschlag bleibt.
◇ Es wird der unabhängig entwickelte Befestigungsklebstoff PTTX002 verwendet, der sicher, umweltfreundlich und geruchlos ist.
Durch Isolierung und Kühlmedium – Beschichtungskompatibilität, um Transformatorkerne zu definieren

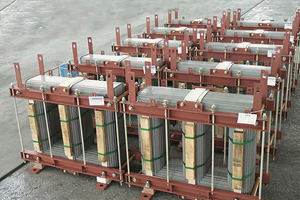

In Öl getaucht
Am gebräuchlichsten für Energie und Verteilung. GO erfordert Isolationsbeschichtungen, die gegen heißes Transformatoröl beständig sind (thermische Stabilität bis 120 °C+), einen hohen interlaminaren Widerstand und eine Hydrolysebeständigkeit aufweisen.
Trockentyp
Luftgekühlt, für den Einsatz im Innenbereich oder in feuergefährdeten Bereichen. Beschichtungen müssen höheren Temperaturen standhalten (Isolierung der Klasse F/H) und für offene Umgebungen einen verbesserten Korrosionsschutz bieten. Verlustarmes GO sorgt für Effizienz ohne Flüssigkeitskühlung.
Allgemeiner Beschichtungsbedarf
Beide profitieren von Isolierbeschichtungen, die nach dem Spannungsarmglühen einen geringen Kernverlust gewährleisten.
Nach Spannungsklasse – Kerngröße und magnetische Flussdichte, um die Kerne des Transformators zu klassifizieren
· Niederspannung (LV): Bis zu 1 kV
· Mittelspannung (MV): 1 kV – 69 kV
· Hochspannung (HV): 69 kV – 230 kV
· Extrahochspannung (EHV): >230 kV
Große Kerne erfordern eine sorgfältige Kontrolle der Magnetostriktion und Verbindungsverluste. Domain-verfeinertes GO wird häufig verwendet, um Leerlaufverluste zu reduzieren, die einen Großteil der Lebenszykluskosten ausmachen.
Nach Kühlmethode – Wärmemanagement zur Klassifizierung von Transformatorkernen
Die Kühlmethode (ONAN, ONAF, OFAF usw.) verändert das Kernmaterial nicht, beeinflusst aber den Temperaturanstieg. Hochkühlende Konstruktionen ermöglichen eine höhere Flussdichte, da die Wärme effektiver abgeführt wird. GO mit stabilen magnetischen Eigenschaften bis zu 100–120 °C gewährleistet Leistung bei allen Kühlbedingungen.
