Durch Kernkonstruktion – magnetischer Pfad und Herstellung, um die Kerne des Transformators zu identifizieren
Kerntransformatoren
Wicklungen umgeben die Gliedmaßen. Abgestufte Überlappungsverbindungen reduzieren Verbindungsverluste; Kerne werden aus Blechen oder gewickelten Streifen zusammengesetzt. Hochpermeables GO minimiert Kernquerschnitt und Kupferverluste.
Gehäusetransformatoren
Der Kern umgibt die Wicklungen. Flussteilungsstruktur mit gestapelten Lamellen; Präzise Stapelung sorgt für magnetische Symmetrie. GO mit ausgezeichneter Ebenheit und gleichmäßiger Beschichtung für einen gleichmäßigen Stapelfaktor.
Bewickelte Kerne (C-Kerne, Ringkern)
Endloser, zu einem Ring gewickelter Streifen, geschnitten oder ungeschnitten. Wird in einphasigen Verteilungs-, Instrumenten- und Spezialtransformatoren verwendet. GO erfordert für Ringkerne eine hohe Duktilität, gleichmäßige Spannung und schmale Streifenbreiten.
Nach Anzahl der Phasen – Stapel- und Schnittmuster zur Definition von Transformatorkernen
Einphasenkerne
Zwei- oder dreibeinige Stapelkerne. Gewickelte Kerne werden wegen der geringeren Verbindungsverluste gerne im Vertrieb vertrieben. GO-Nutzung: höhere Flussdichte in den Beinen; Gehrungsüberlappungen sind wichtig, um eine lokale Sättigung zu vermeiden.

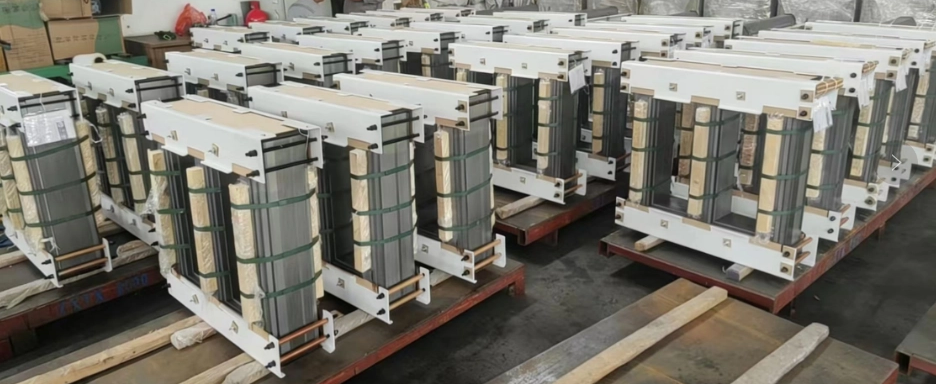

Dreiphasenkerne
Dreibeinig gestapelt (gemeinsam für die Verteilung) und fünfbeinig (für große Leistungstransformatoren zur Reduzierung der Höhe). GO-Nutzung: Joch- und Schenkelabschnitte erfordern unterschiedliche Schnittwinkel; Die fortschrittliche Nesting-Software maximiert die Materialausbeute aus den Master-Coils.
Durch Isolierung und Kühlmedium – Beschichtungskompatibilität, um Transformatorkerne zu definieren
In Öl getaucht
Am gebräuchlichsten für Energie und Verteilung. GO erfordert Isolationsbeschichtungen, die gegen heißes Transformatoröl beständig sind (thermische Stabilität bis 120 °C+), einen hohen interlaminaren Widerstand und eine Hydrolysebeständigkeit aufweisen.
Trockentyp
Luftgekühlt, für den Einsatz im Innenbereich oder in feuergefährdeten Bereichen. Beschichtungen müssen höheren Temperaturen standhalten (Isolierung der Klasse F/H) und für offene Umgebungen einen verbesserten Korrosionsschutz bieten. Verlustarmes GO sorgt für Effizienz ohne Flüssigkeitskühlung.
Allgemeiner Beschichtungsbedarf
Beide profitieren von Isolierbeschichtungen, die nach dem Spannungsarmglühen einen geringen Kernverlust gewährleisten.
Nach Spannungsklasse – Kerngröße und magnetische Flussdichte, um die Kerne des Transformators zu klassifizieren
· Niederspannung (LV): Bis zu 1 kV
· Mittelspannung (MV): 1 kV – 69 kV
· Hochspannung (HV): 69 kV – 230 kV
· Extrahochspannung (EHV): >230 kV
Große Kerne erfordern eine sorgfältige Kontrolle der Magnetostriktion und Verbindungsverluste. Domain-verfeinertes GO wird häufig verwendet, um Leerlaufverluste zu reduzieren, die einen Großteil der Lebenszykluskosten ausmachen.
Nach Kühlmethode – Wärmemanagement zur Klassifizierung von Transformatorkernen
Die Kühlmethode (ONAN, ONAF, OFAF usw.) verändert das Kernmaterial nicht, beeinflusst aber den Temperaturanstieg. Hochkühlende Konstruktionen ermöglichen eine höhere Flussdichte, da die Wärme effektiver abgeführt wird. GO mit stabilen magnetischen Eigenschaften bis zu 100–120 °C gewährleistet Leistung bei allen Kühlbedingungen.
Ganz gleich, ob es sich um einen kompakten Trockenverteilungstransformator oder einen 500-kV-Leistungstransformator handelt, der Kern ist die entscheidende Verbindung zwischen magnetischer Leistung und langfristigem Wert. Durch die Abstimmung von Kernkonstruktion, Materialqualität und Beschichtung auf die Klassifizierung des Transformators können Hersteller zuverlässig hocheffiziente und verlustarme Lösungen für die sich entwickelnde Energielandschaft von heute liefern.
