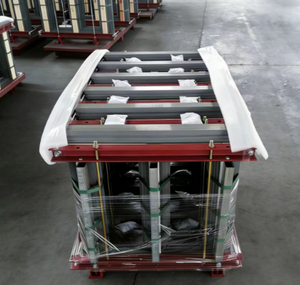

Rdzeń transformatora elektrycznego ze stali

9

Rdzeń transformatora elektrycznego ze stali

Doskonałość w produkcji rdzenia – od zwoju do rdzenia
Proces od zwoju ze stali krzemowej o zorientowanym ziarnie do rdzenia obejmuje:
1. Cięcie wzdłużne – precyzyjne cięcie szerokości z kontrolowaną wysokością zadziorów.
2. Wykrawanie / cięcie – cięcie schodkowe, ukośne lub proste przy minimalnej degradacji magnetycznej.
3. Układanie – automatyczne lub ręczne, zapewniające równomierny współczynnik układania.
4. Wyżarzanie (jeśli wymagane) – Wyżarzanie odprężające przywraca właściwości magnetyczne po cięciu; powłoka musi przetrwać ten proces.
5. Montaż i zaciskanie – równomierny nacisk zapobiega wibracjom laminowania i utrzymuje niskie straty rdzenia.

Ilość:
Dostępność:





Pytać się Dodaj do koszyka

Opis produktu

Według rdzenia konstrukcyjno-magnetycznego i produkcji, w celu identyfikacji rdzeni transformatora

1774423446584

1733207892913868

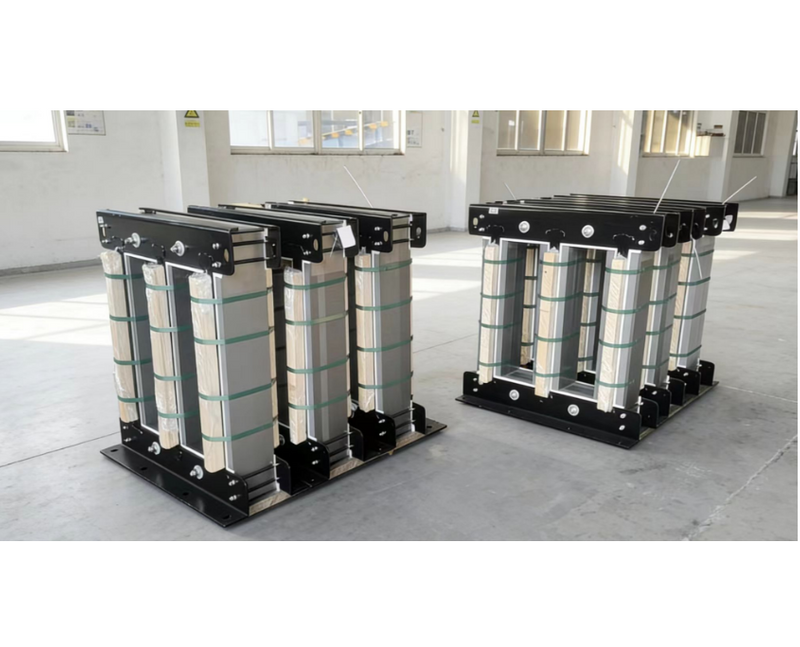

Transformatory rdzeniowe

Uzwojenia otaczają kończyny. Stopniowe połączenia zakładkowe zmniejszają straty stawów; rdzenie montowane są z laminatów lub zwiniętej taśmy. Wysoka przepuszczalność GO minimalizuje przekrój poprzeczny rdzenia i straty miedzi.

Transformatory skorupowe

Rdzeń otacza uzwojenia. Struktura rozdzielająca strumień z ułożonymi warstwami; precyzyjne układanie zapewnia symetrię magnetyczną. Wybierz doskonałą płaskość i jednolitą powłokę, aby zapewnić stały współczynnik układania.

Rdzenie uzwojone (rdzenie C, toroidalne)

Taśma ciągła zwinięta w pierścień, przecięta lub nie. Stosowany w jednofazowych transformatorach rozdzielczych, przyrządowych i specjalistycznych. GO wymaga dużej ciągliwości, równomiernego napięcia i wąskich szerokości pasków dla toroidów.
