Doskonałość w produkcji rdzeni — od cewki do rdzenia
Według liczby faz – wzory układania i cięcia w celu zdefiniowania rdzeni transformatorów
Rdzenie jednofazowe
Rdzenie ułożone w stosy z dwoma lub trzema nogami. Rdzenie ranne są popularne w dystrybucji ze względu na mniejsze straty w stawach. Wykorzystanie GO: większa gęstość strumienia w nogach; skośne zakładki są krytyczne, aby uniknąć lokalnego nasycenia.
Rdzenie trójfazowe
Trójnożne piętrowe (wspólne dla dystrybucji) i pięcionożne (dla dużych transformatorów mocy w celu zmniejszenia wysokości). Wykorzystanie GO: sekcje jarzma i kończyn wymagają różnych kątów cięcia; zaawansowane oprogramowanie do zagnieżdżania maksymalizuje uzysk materiału z cewek głównych.

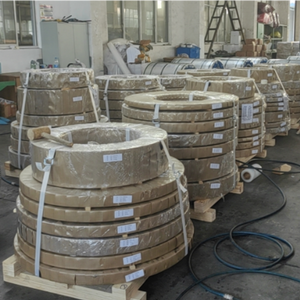

Proces od cewki ze stali krzemowej o ziarnie zorientowanym do rdzenia obejmuje:
1. Cięcie wzdłużne – Precyzyjne cięcie na szerokość z kontrolowaną wysokością zadziorów.
2. Wykrawanie / cięcie – cięcie schodkowe, ukośne lub proste przy minimalnej degradacji magnetycznej.
3. Układanie – automatyczne lub ręczne, zapewniające równomierny współczynnik układania.
4. Wyżarzanie (jeśli wymagane) – Wyżarzanie odprężające przywraca właściwości magnetyczne po cięciu; powłoka musi przetrwać ten proces.
5. Montaż i zaciskanie – równomierny nacisk zapobiega wibracjom laminowania i utrzymuje niskie straty rdzenia.
