Wybór odpowiedniego rdzenia — i odpowiedniej stali krzemowej o ziarnie zorientowanym — w oparciu o klasyfikację transformatora zapewnia:
· Oszczędność energii – Prawidłowy gatunek i grubość minimalizują straty bez obciążenia.
· Zgodność z przepisami – Spełniaj standardy wydajności.
· Niezawodność działania – Właściwa konstrukcja rdzenia ogranicza powstawanie gorących punktów, hałasu i starzenia.
· Efektywność kosztowa – Zoptymalizowane wykorzystanie materiałów i wydajność, niższy całkowity koszt produkcji.

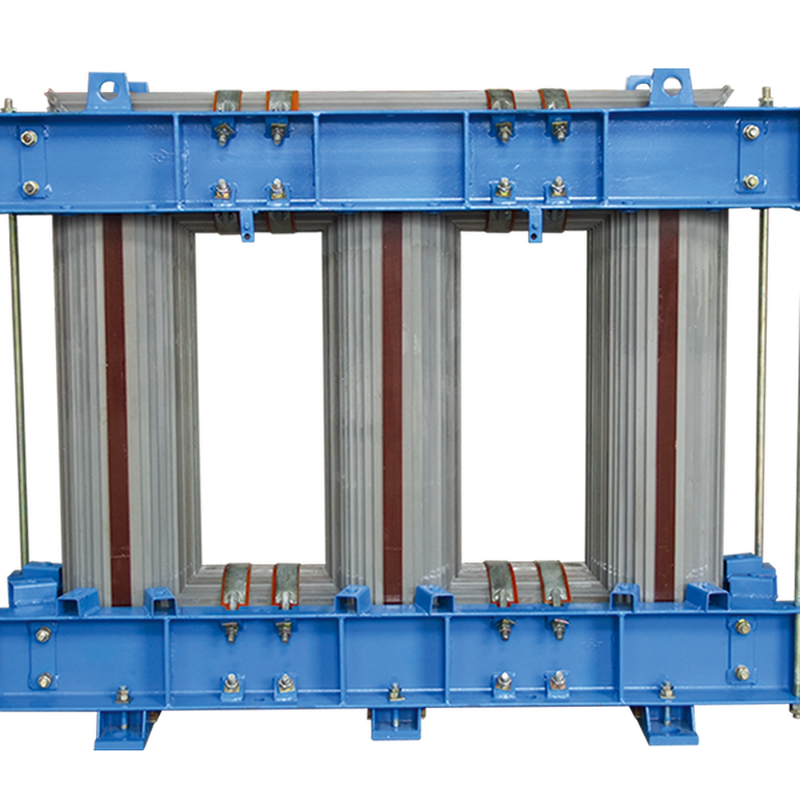

Transformatory rdzeniowe
Uzwojenia otaczają kończyny. Stopniowe połączenia zakładkowe zmniejszają straty stawów; rdzenie montowane są z laminatów lub zwiniętej taśmy. Wysoka przepuszczalność GO minimalizuje przekrój poprzeczny rdzenia i straty miedzi.
Transformatory skorupowe
Rdzeń otacza uzwojenia. Struktura rozdzielająca strumień z ułożonymi warstwami; precyzyjne układanie zapewnia symetrię magnetyczną. Wybierz doskonałą płaskość i jednolitą powłokę, aby zapewnić stały współczynnik układania.
Rdzenie uzwojone (rdzenie C, toroidalne)
Taśma ciągła zwinięta w pierścień, przecięta lub nie. Stosowany w jednofazowych transformatorach rozdzielczych, przyrządowych i specjalistycznych. GO wymaga dużej ciągliwości, równomiernego napięcia i wąskich szerokości pasków dla toroidów.
