Laminierungsprozess für Transformatorkerne

Der Laminierungsprozess für Transformatorkerne stellt den Kernschritt der Kernherstellung dar; Durch das Stapeln von Siliziumstahlblechen in einer bestimmten Konfiguration entsteht ein geschlossener Magnetkreis bei gleichzeitiger Minimierung magnetischer Verluste. Dieser Prozess umfasst mehrere Schritte – einschließlich Materialvorbehandlung, Schneiden und Stapeln – um sicherzustellen, dass der fertige Kern über eine hervorragende magnetische Permeabilität und strukturelle Stabilität verfügt.

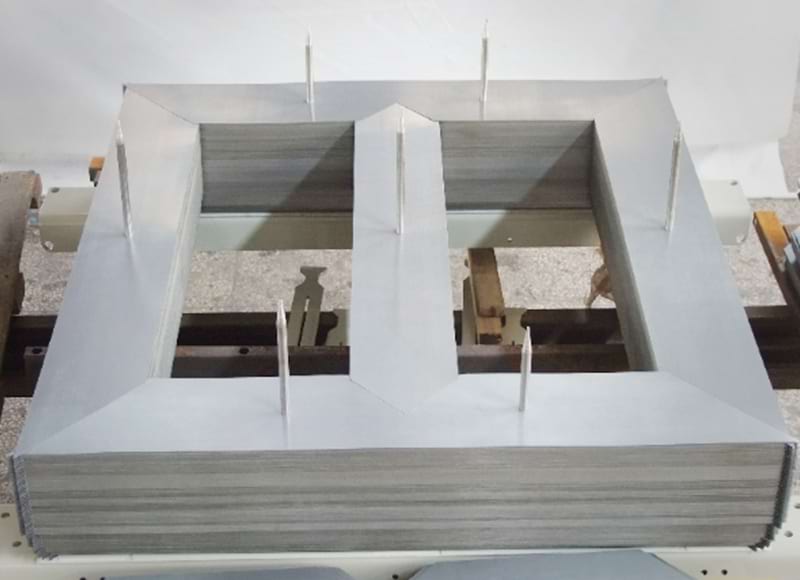

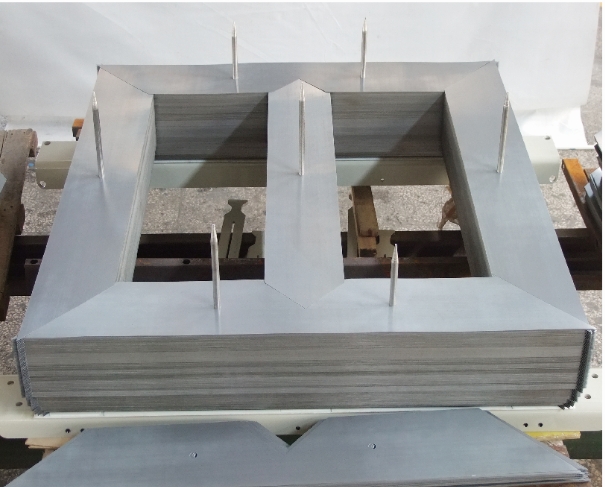

Zunächst werden die Oberflächen der Siliziumstahlbleche einer Vorbehandlung unterzogen, um Ölflecken und Oxidschichten zu entfernen und so eine Beeinträchtigung der Isolationswirkung zwischen benachbarten Lamellen zu verhindern. Anschließend werden die Bleche entsprechend den Maßvorgaben des Kerns zugeschnitten; Dieser Schneidvorgang muss glatte Kanten gewährleisten, um Grate zu minimieren, die den Magnetkreis stören könnten. Beim Stapeln wird eine verschachtelte Montagemethode eingesetzt, um die Verbindungen benachbarter Bleche zu versetzen, wodurch die Bildung kontinuierlicher Luftspalte innerhalb des Magnetkreises verhindert und magnetische Reluktanz- und Wirbelstromverluste wirksam reduziert werden. Während des gesamten Montageprozesses werden Positionierungsstifte oder Vorrichtungen verwendet, um die Lamellen zu sichern und so die allgemeine Rechtwinkligkeit und Maßgenauigkeit des Kerns sicherzustellen.

Bei bestimmten Herstellungsprozessen wird ein Isolierlack auf die Oberfläche der Siliziumstahlbleche aufgetragen, um Wirbelströme zwischen den Laminierungen weiter abzuschwächen. Nach Abschluss der Stapelung wird der Kern einem Verdichtungsprozess unterzogen, der durch mechanischen Druck oder Bindung gesichert wird, um eine Strukturlockerung durch Betriebsvibrationen zu verhindern. Bei großen Kernen wird oft ein segmentierter Stapelansatz gewählt, gefolgt von der Endmontage zu einer einheitlichen Struktur durch Schrauben oder Schweißen. Der Laminierungsprozess beeinflusst direkt die magnetische Permeabilität, die Leistungsverluste und den Geräuschpegel des Kerns. Folglich kann die Einführung einer optimalen Stapelmethode die Effizienz des Transformators erheblich steigern und die Lebensdauer der Ausrüstung verlängern, was sie zu einem der entscheidenden Schritte bei der Herstellung von Transformatoren für die Sicherstellung der Gesamtleistung macht.
