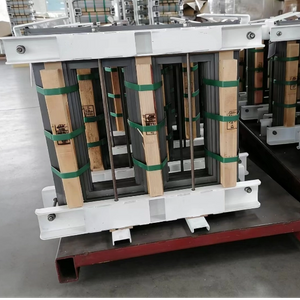

هسته ترانسفورماتور الکتریکی

با هسته ساخت و ساز-مسیر مغناطیسی و ساخت، برای شناسایی هسته های ترانسفورماتور

ترانسفورماتورهای نوع هسته

سیم پیچی اندام ها را احاطه کرده است. مفاصل لپ پله ای تلفات مفصل را کاهش می دهند. هسته ها از لمینیت ها یا نوار زخم مونتاژ می شوند. GO با نفوذپذیری بالا سطح مقطع هسته و تلفات مس را به حداقل می رساند.

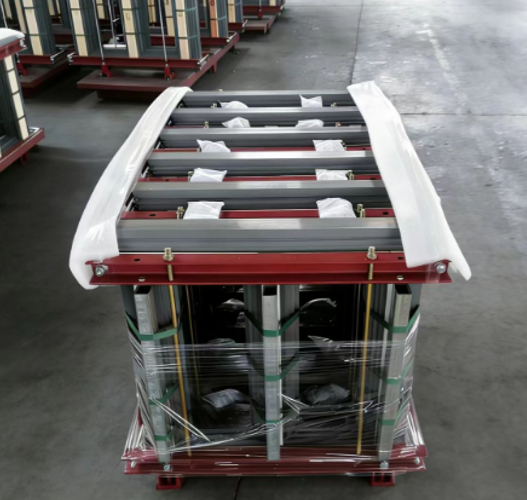

ترانسفورماتورهای نوع پوسته

هسته دور سیم پیچ ها را احاطه کرده است. ساختار تقسیم شار با لایه های انباشته. انباشته شدن دقیق، تقارن مغناطیسی را تضمین می کند. GO با صافی عالی و پوشش یکنواخت برای ضریب انباشتگی ثابت.

هسته های زخم (C-core، حلقوی)

نوار پیوسته به یک حلقه، بریده یا بریده نشده زخم می شود. مورد استفاده در توزیع تک فاز، ابزار دقیق و ترانسفورماتورهای تخصصی. GO به شکل‌پذیری بالا، کشش یکنواخت و عرض نوارهای باریک برای توروئیدها نیاز دارد.

بر اساس تعداد فازها - الگوهای چیدن و برش برای تعریف هسته های ترانسفورماتور

هسته های تک فاز

هسته های انباشته دو پایه یا سه پایه. هسته های زخم به دلیل تلفات مفصلی کمتر برای توزیع محبوب هستند. استفاده از GO: چگالی شار بالاتر در پاها. برای جلوگیری از اشباع موضعی، همپوشانی‌های میتر حیاتی هستند.

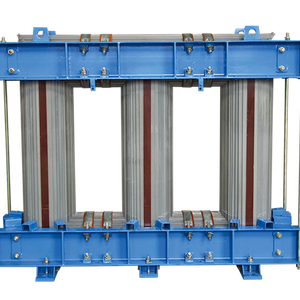

هسته های سه فاز

انباشته سه پایه (معمول برای توزیع) و پنج پایه (برای ترانسفورماتورهای قدرت بزرگ برای کاهش ارتفاع). استفاده از GO: بخش های یوغ و اندام به زوایای مختلف برش نیاز دارند. نرم افزار پیشرفته تودرتو بازده مواد را از سیم پیچ های اصلی به حداکثر می رساند.

توسط Insulation & Cooling Media – Coating Compatibility، برای تعریف هسته های ترانسفورماتور

غوطه ور در روغن

رایج ترین برای برق و توزیع. GO به پوشش‌های عایق مقاوم در برابر روغن داغ ترانسفورماتور (پایداری حرارتی تا +120 درجه سانتی‌گراد)، مقاومت بین لایه‌ای بالا و مقاومت در برابر هیدرولیز نیاز دارد.

نوع خشک

هوا خنک، در داخل خانه یا در مناطق حساس به آتش استفاده می شود. پوشش ها باید در برابر دماهای بالاتر (عایق کلاس F/H) مقاومت کنند و برای محیط های باز، حفاظت در برابر خوردگی را افزایش دهند. GO کم تلفات راندمان را بدون خنک کننده مایع حفظ می کند.

نیاز رایج پوشش

هر دو از پوشش‌های عایق بهره می‌برند که از اتلاف پایین هسته پس از بازپخت تنش‌زدایی محافظت می‌کنند.

بر اساس کلاس ولتاژ - اندازه هسته و چگالی شار مغناطیسی، برای طبقه بندی هسته های ترانسفورماتور

· ولتاژ پایین (LV): تا 1 کیلو ولت

· ولتاژ متوسط ​​(MV): 1 kV – 69 kV

· ولتاژ بالا (HV): 69 kV – 230 kV

· ولتاژ فوق العاده بالا (EHV): > 230 کیلو ولت

هسته های بزرگ نیاز به کنترل دقیق مغناطیسی و تلفات مفصل دارند. GO اصلاح‌شده با دامنه اغلب برای کاهش تلفات بدون بار، که بخش عمده‌ای از هزینه چرخه عمر است، استفاده می‌شود.

با روش خنک کننده - مدیریت حرارتی، برای طبقه بندی هسته های ترانسفورماتور

روش خنک کننده (ONAN، ONAF، OFAF و غیره) مواد هسته را تغییر نمی دهد اما بر افزایش دما تأثیر می گذارد. طراحی‌های با خنک‌کننده بالا، چگالی شار بالاتری را امکان‌پذیر می‌کنند زیرا گرما به طور مؤثرتری حذف می‌شود. GO با خواص مغناطیسی پایدار تا دمای 100 تا 120 درجه سانتیگراد عملکرد را در تمام رژیم های خنک کننده تضمین می کند.

چه برای یک ترانسفورماتور توزیع فشرده نوع خشک یا یک ترانسفورماتور قدرت 500 کیلوولت، هسته ارتباط مهمی بین عملکرد مغناطیسی و ارزش بلند مدت است. با تراز کردن ساختار هسته، درجه مواد و پوشش با طبقه‌بندی ترانسفورماتور، سازندگان می‌توانند با اطمینان راه‌حل‌هایی با راندمان بالا و کم تلفات را برای چشم‌انداز انرژی در حال تحول امروز ارائه دهند.

برتری را انتخاب کنید. قابلیت اطمینان را انتخاب کنید فولاد سیلیکونی دانه گرا ما را انتخاب کنید – که برای هسته نوآوری مهندسی شده است.
