Per costruzione del nucleo, percorso magnetico e produzione, per identificare i nuclei del trasformatore
Trasformatori di tipo core
Gli avvolgimenti circondano gli arti. I giunti a gradini riducono le perdite articolari; i nuclei sono assemblati da lamierini o nastri avvolti. Il GO ad alta permeabilità riduce al minimo la sezione trasversale del nucleo e le perdite di rame.
Trasformatori a guscio
Il nucleo circonda gli avvolgimenti. Struttura divisoria a lamierini sovrapposti; l'impilamento preciso garantisce la simmetria magnetica. GO con eccellente planarità e rivestimento uniforme per un fattore di impilamento costante.
Nuclei avvolti (nuclei C, toroidali)
Striscia continua avvolta ad anello, tagliata o non tagliata. Utilizzato in trasformatori di distribuzione, strumenti e speciali monofase. GO richiede elevata duttilità, tensione uniforme e larghezze di striscia ridotte per i toroidi.
Per numero di fasi – Schemi di impilamento e taglio per la definizione dei nuclei del trasformatore
Nuclei monofase
Anima impilata a due o tre gambe. I nuclei avvolti sono popolari per la distribuzione a causa delle minori perdite articolari. Utilizzo GO: maggiore densità di flusso nelle gambe; sovrapposizioni smussate fondamentali per evitare la saturazione locale.

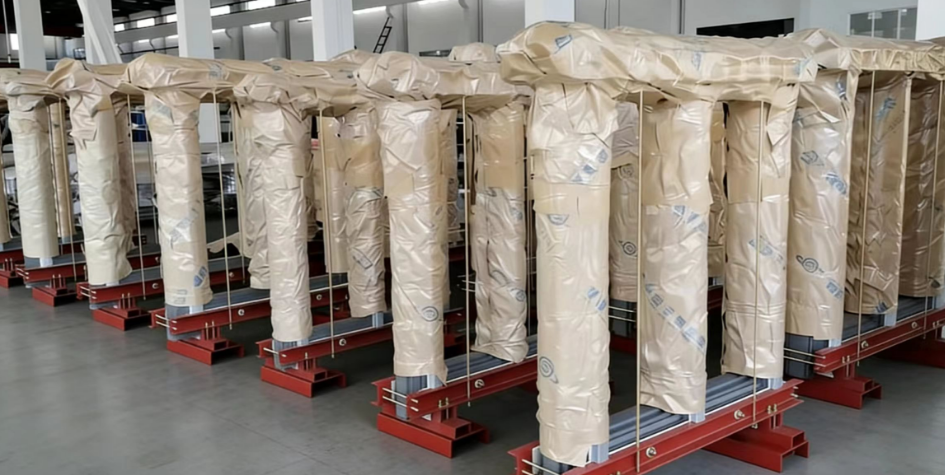

Nuclei trifase
Tre gambe impilate (comune per la distribuzione) e cinque gambe (per trasformatori di potenza di grandi dimensioni per ridurre l'altezza). Utilizzo GO: le sezioni del giogo e dei flettenti richiedono angoli di taglio diversi; il software di nidificazione avanzato massimizza la resa del materiale dalle bobine principali.
Per mezzo di isolamento e raffreddamento – Compatibilità del rivestimento, per definire i nuclei del trasformatore
Immerso in olio
Più comune per l'energia e la distribuzione. GO richiede rivestimenti isolanti resistenti all'olio caldo del trasformatore (stabilità termica fino a 120°C+), elevata resistenza interlaminare e resistenza all'idrolisi.
Tipo a secco
Raffreddato ad aria, utilizzato in interni o in aree sensibili al fuoco. I rivestimenti devono resistere a temperature più elevate (isolamento di classe F/H) e, per ambienti aperti, una maggiore protezione dalla corrosione. GO a basse perdite mantiene l'efficienza senza raffreddamento a liquido.
Esigenza di rivestimento comune
Entrambi beneficiano di rivestimenti isolanti che preservano una bassa perdita del nucleo dopo la ricottura di distensione.
Per classe di tensione – Dimensioni del nucleo e densità del flusso magnetico, per classificare i nuclei del trasformatore
· Bassa tensione (BT): fino a 1 kV
· Media Tensione (MT): 1 kV – 69 kV
· Alta Tensione (HV): 69 kV – 230 kV
· Altissima Tensione (EHV): >230 kV
I nuclei di grandi dimensioni richiedono un attento controllo della magnetostrizione e delle perdite articolari. Il GO ottimizzato per il dominio viene spesso utilizzato per ridurre le perdite in assenza di carico, una parte importante del costo del ciclo di vita.
Per metodo di raffreddamento – Gestione termica, per la classificazione dei nuclei dei trasformatori
Il metodo di raffreddamento (ONAN, ONAF, OFAF, ecc.) non modifica il materiale del nucleo ma influisce sull'aumento della temperatura. I design ad alto raffreddamento consentono una maggiore densità di flusso poiché il calore viene rimosso in modo più efficace. GO con proprietà magnetiche stabili fino a 100–120°C garantisce prestazioni in tutti i regimi di raffreddamento.
Che si tratti di un trasformatore di distribuzione compatto di tipo a secco o di un trasformatore di potenza da 500 kV, il nucleo rappresenta il collegamento fondamentale tra prestazioni magnetiche e valore a lungo termine. Allineando la struttura del nucleo, la qualità dei materiali e il rivestimento con la classificazione del trasformatore, i produttori possono fornire con sicurezza soluzioni ad alta efficienza e basse perdite per l'odierno panorama energetico in continua evoluzione.
Scegli l'eccellenza. Scegli l'affidabilità. Scegli il nostro acciaio al silicio a grani orientati, progettato per il cuore dell'innovazione.
