A escolha do núcleo certo — e do aço silício de grão orientado certo — com base na classificação do transformador proporciona:
· Economia de energia – A classificação e a bitola corretas minimizam as perdas sem carga.
· Conformidade regulatória – Atenda aos padrões de eficiência.
· Confiabilidade operacional – O design adequado do núcleo reduz pontos quentes, ruído e envelhecimento.
· Eficiência de custos – Otimização do uso de materiais e rendimento menor custo total de fabricação.

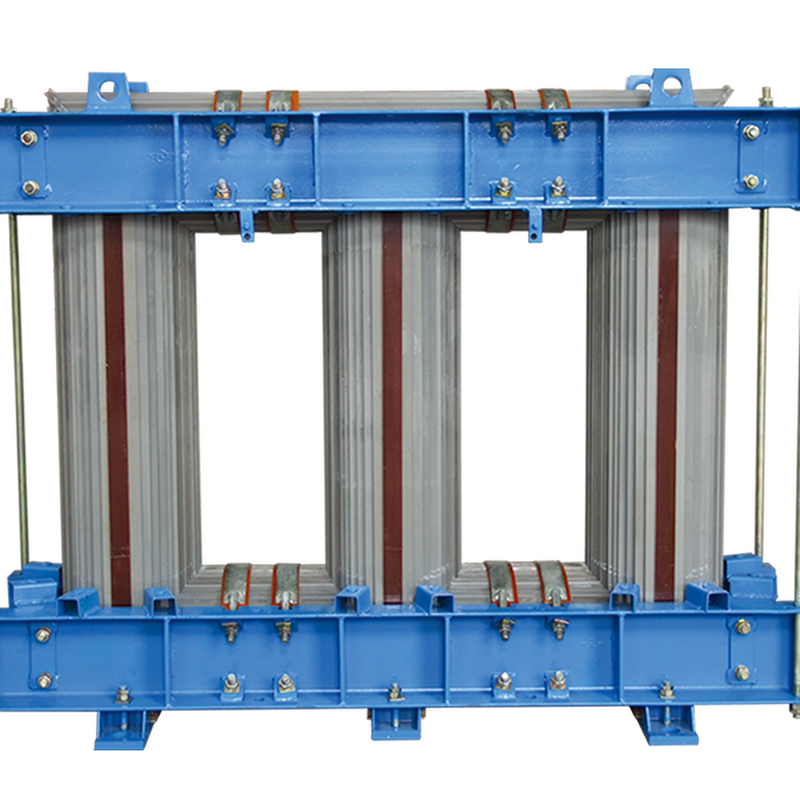

Transformadores tipo núcleo
Enrolamentos circundam os membros. As juntas sobrepostas escalonadas reduzem as perdas nas juntas; os núcleos são montados a partir de laminações ou tiras enroladas. GO de alta permeabilidade minimiza a seção transversal do núcleo e as perdas de cobre.
Transformadores Tipo Shell
O núcleo envolve os enrolamentos. Estrutura divisora de fluxo com laminações empilhadas; o empilhamento preciso garante a simetria magnética. GO com excelente planicidade e revestimento uniforme para fator de empilhamento consistente.
Núcleos Feridos (núcleos C, toroidais)
Tira contínua enrolada em anel, cortada ou não. Usado em transformadores de distribuição monofásicos, de instrumentos e especiais. GO requer alta ductilidade, tensão uniforme e tiras estreitas para toróides.
