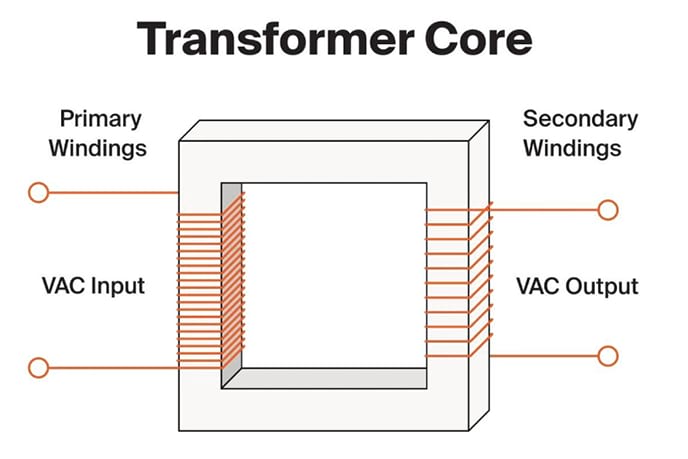

Le noyau doit être plat avec un film de vernis isolant intact et des laminages étroitement empilés. Les tôles d'acier au silicium sur les bords ne doivent pas être enroulées ou ondulées. La surface de toutes les pièces centrales doit être exempte de boues d'huile et d'impuretés. Il ne doit y avoir aucun court-circuit ou rodage entre les stratifications, et les espaces de joint doivent répondre aux spécifications requises.
Une bonne isolation doit être maintenue entre le noyau et les pinces supérieures/inférieures, les fers carrés, les plaques de pression et les plaques de base.
Il doit y avoir un espace clair et uniforme entre la plaque de pression en acier et le noyau. La plaque de pression isolante doit rester intacte, sans aucun dommage ni fissure, et présenter une étanchéité appropriée.
La plaque de pression en acier ne doit pas former de boucle fermée et doit être mise à la terre en un seul point.
Après avoir déconnecté les languettes de connexion entre la pince supérieure et le noyau, ainsi qu'entre la plaque de pression en acier et la pince supérieure, mesurer la résistance d'isolement entre le noyau et les pinces supérieure/inférieure, et entre la plaque de pression en acier et le noyau. Il ne devrait y avoir aucun changement significatif par rapport aux résultats des tests précédents.
Les boulons doivent être bien serrés. Les vis à pression positive et négative et les contre-écrous des colliers doivent être exempts de jeu, avoir un bon contact avec les rondelles isolantes et ne présenter aucun signe de brûlure par décharge. Il doit y avoir un jeu suffisant entre les vis à pression négative et la pince supérieure.
Les boulons centraux (boulons traversants) doivent être serrés et leur résistance d'isolation ne doit montrer aucun changement significatif par rapport aux tests précédents.
Les passages d'huile ne doivent pas être obstrués. Les entretoises des conduits d’huile ne doivent pas être délogées ou bloquées et doivent être soigneusement disposées.
Le noyau ne peut avoir qu'un seul point de mise à la terre. La languette de mise à la terre doit être constituée de feuilles de cuivre violet (cuivre pur) d'une épaisseur et d'une largeur spécifiées, insérées entre 3 et 4 niveaux de stratifications centrales. Pour les gros transformateurs, la profondeur d'insertion ne doit pas être inférieure à 80 mm. La partie exposée doit être isolée pour éviter tout court-circuit du noyau.
Il doit être solidement fixé avec une résistance mécanique suffisante, bien isolé, ne formant pas de boucle fermée et non en contact avec l'âme.
