Le noyau du stator d’une éolienne est un composant essentiel qui forme le chemin du flux magnétique et sécurise les bobines du stator. Généralement, le noyau est construit en empilant des tôles et en les comprimant avec diverses attaches en une seule unité intégrée.
La fonction principale du noyau de l’éolienne est d’établir le champ magnétique d’excitation, qui exerce une force électromagnétique sur les conducteurs porteurs de courant à l’intérieur.
Exigences de base pour les noyaux d'éoliennes :
Excellentes propriétés magnétiques : le noyau doit posséder une perméabilité magnétique élevée et de faibles pertes dans le noyau.
Rigidité mécanique : Il doit avoir une rigidité structurelle suffisante pour résister aux contraintes mécaniques et aux vibrations excessives pendant le fonctionnement.
Ventilation efficace : La disposition structurelle doit assurer une circulation d’air optimale à des fins de refroidissement.
Précision dimensionnelle : après avoir été empilés et comprimés, le diamètre intérieur et les dimensions de la fente du noyau doivent respecter strictement les tolérances de conception.
En plus de ces exigences fondamentales, des caractéristiques opérationnelles spécifiques peuvent exiger des critères supplémentaires. Par exemple, les grands générateurs hydroélectriques nécessitent un contrôle précis des entrefers au niveau des joints des noyaux segmentés ; sinon, cela peut entraîner de graves vibrations du noyau pendant le fonctionnement.
Processus de fabrication des noyaux d'éoliennes :
les tôles de noyau de stator sont généralement estampées à partir de tôles d'acier au silicium laminées à chaud ou à froid, ou de plaques d'alliage fer-nickel magnétique doux, avec des épaisseurs standard de 0,5 mm ou 0,35 mm. Les laminages en cercle complet (annulaires) sont utilisés pour les diamètres extérieurs inférieurs à 1 mètre, tandis que les laminages en forme de segment sont utilisés pour les diamètres supérieurs à 0,99 mètre. Les entretoises de conduits de ventilation sont constituées d'acier profilé et de bandes d'espacement, avec une ou deux pièces d'acier profilé soudées par points sur chaque dent de la bande d'espacement. Pour la compression du noyau, les tôles en cercle complet sont généralement fixées à l'aide d'anneaux de pression externes, tandis que les tôles en forme de segment sont assemblées par compression radiale interne.
Exigences en matière de matières premières pour les noyaux d'éoliennes :

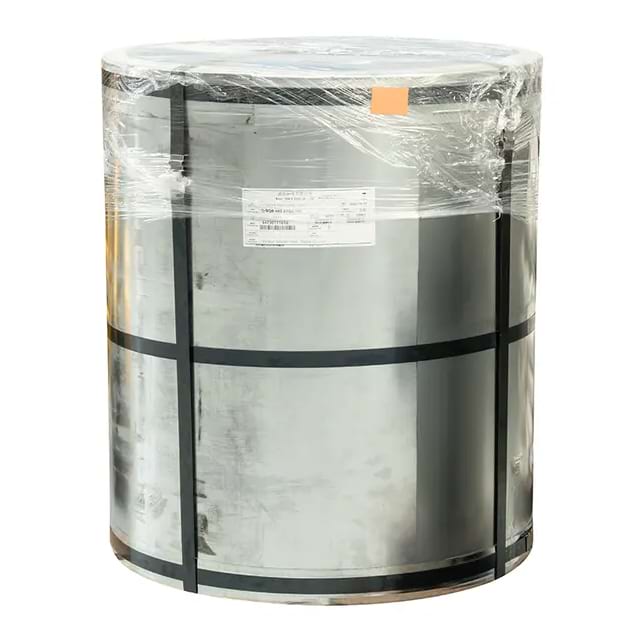

Dans des circonstances normales, les noyaux d'éoliennes sont fabriqués à partir d'acier au silicium. L'acier au silicium est un alliage fer-silicium contenant entre 0,8 % et 4,8 % de silicium. Ce matériau est choisi car il présente une perméabilité magnétique exceptionnellement forte. Lorsqu'il est alimenté, il génère une densité de flux magnétique élevée, réduisant ainsi considérablement la taille et le poids global du générateur.
