نقاط کلیدی زمین و سیستم های القایی الکترومغناطیسی لایه های هسته ترانسفورماتور

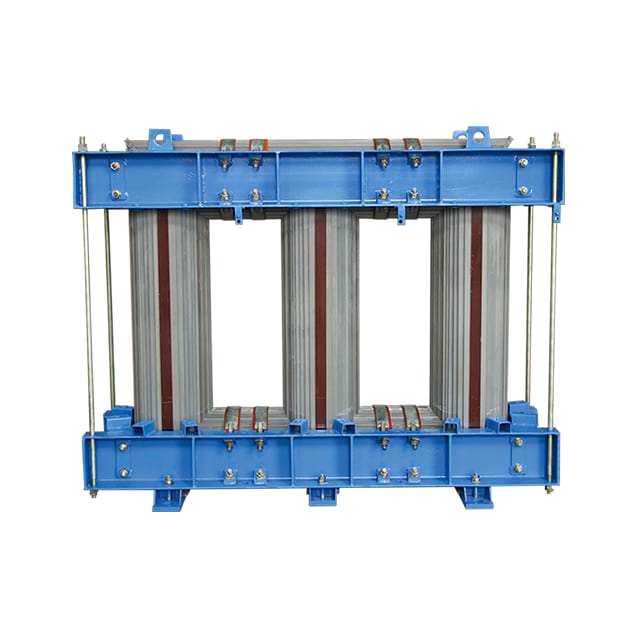

لایه لایه های هسته ترانسفورماتور و نقاط کلیدی زمین

در طول عملیات، لایه لایه های هسته ترانسفورماتور به عنوان مدار مغناطیسی اولیه عمل می کنند. آنها معمولاً با انباشتن ورق های فولادی سیلیکونی نورد گرم یا نورد سرد با محتوای سیلیکون بالا و سطوح عایق شده با لاک الکل مونتاژ می شوند. آنها همراه با سیم پیچ هایی که به دور آنها پیچیده شده اند، یک سیستم القایی الکترومغناطیسی کامل را تشکیل می دهند. ظرفیت انتقال قدرت یک ترانسفورماتور قدرت به متریال و سطح مقطع هسته آهنی آن بستگی دارد.

نقاط کلیدی زمین برای لمینیت های هسته ترانسفورماتور

(1) یک سیم سرب اتصال زمین اختصاصی برای گیره های یوک نصب کنید. اگر هسته آهنی به طور تصادفی با گیره بالایی تماس پیدا کند و باعث ایجاد خطای زمین چند نقطه ای شود، در غیر این صورت جریان خطا فقط به صورت داخلی بین هسته و گیره گردش می کند، بدون اینکه جریانی از سرب اتصال به زمین اصلی هسته عبور کند. این می تواند پرسنل تعمیر و نگهداری را گمراه کند که تصور کنند هیچ نقصی رخ نداده است. با نصب این سیم سربی اختصاصی، هر گونه تماس بین هسته و گیره - صرف نظر از مکان - یک مدار قابل تشخیص از طریق دو سیم اتصال زمین خارجی ایجاد می کند و اطمینان حاصل می کند که جریان زمین می تواند به طور دقیق از خارج تشخیص داده شود.

(2) صفحه زمین هسته را در مرکز سطح مقطع یوغ قرار دهید. با این قرارگیری، صرف نظر از اینکه پیچ های عایق میله های یوک در کجا قرار دارند یا نقطه اتصال زمین تصادفی در کجا رخ می دهد، ولتاژ القایی در حلقه تنها 1/4 ولتاژ چرخشی خواهد بود. در نتیجه، جریان اتصال به زمین حاصل تنها به چند آمپر محدود می شود که به طور قابل توجهی کمتر از زمانی است که صفحه زمین در موقعیت های دیگر قرار می گیرد.

(3) اگر محدودیت‌های نصب محل مستلزم قرار دادن صفحه اتصال به زمین در یک موقعیت جایگزین باشد ، پیچ‌های عایق میله‌های یوک و صفحه زمین باید به صورت مورب در مقابل یکدیگر قرار گیرند. این آرایش به جلوگیری از تولید جریان های گردشی بیش از حد کمک می کند.
