Trafo Çekirdeklerinin Laminasyon İşlemi

Görüntüleme: 0 Yazar: Site Editörü Yayınlanma Tarihi: 2026-05-09 Kaynak: Alan

Sor

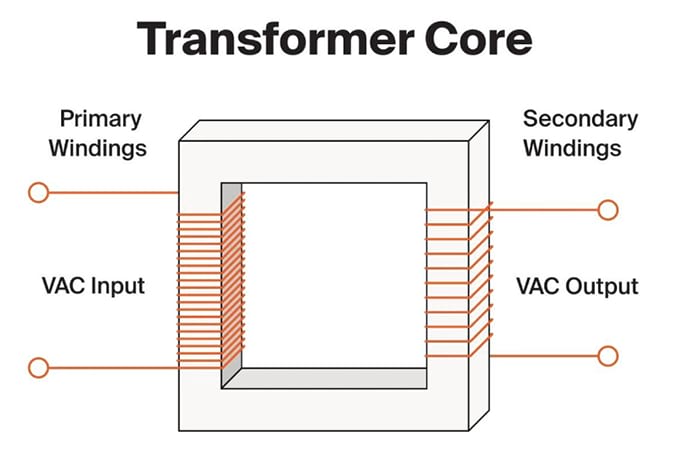

Transformatör çekirdeklerinin laminasyon işlemi çekirdek üretiminde kritik bir adımdır. Silikon çelik levhaların belirli bir düzende istiflenmesiyle kapalı bir manyetik devre oluşturur ve manyetik kayıpları azaltır. Bu işlem, çekirdeğin iyi manyetik geçirgenliğe ve yapısal stabiliteye sahip olmasını sağlamak için malzeme ön işlemi, kesme ve istifleme gibi adımları içerir.

İlk olarak, silikon çelik levhaların yüzeyi, yağ ve oksit katmanlarını çıkarmak için işlemden geçirilir ve böylece laminasyonlar arasındaki izolasyon üzerinde herhangi bir olumsuz etki önlenir. Daha sonra levhalar çekirdek boyutlarına göre kesilir. Manyetik devreye müdahale edebilecek çapakları en aza indirmek için kesme işleminde düzgün kenarlar sağlanmalıdır. İstifleme sırasında, kademeli bir yöntem kullanılır. bitişik levhaların birleşim yerlerinin kaydırıldığı Bu, manyetik devreye giren hava boşluklarının oluşmasını önler, böylece isteksizlik ve girdap akımı kayıplarını azaltır. İstifleme işlemi sırasında, çekirdeğin genel dikliğini ve boyutsal doğruluğunu sağlamak amacıyla sabitleme için yerleştirme pimleri veya fikstürler kullanılır.
