'توابع و ساختار هسته ترانسفورماتورهای جریان حلقوی'

به عنوان یک نوع خاص از ترانسفورماتور جریان (CT)، CT حلقوی با تبدیل یک جریان اولیه بالا به یک جریان ثانویه نسبتاً پایین‌تر بر اساس یک نسبت تبدیل خاص عمل می‌کند. این در درجه اول برای رله حفاظتی و اندازه گیری الکتریکی استفاده می شود. از آنجایی که ابزارها را نمی‌توان مستقیماً به هادی‌ها یا شینه‌هایی که جریان‌های بسیار بالا را حمل می‌کنند وصل کرد، یک CT برای کاهش جریان به یک مقدار ثانویه قابل کنترل لازم است، که سپس می‌تواند با استفاده از نسبت تبدیل برای منعکس کردن جریان اولیه واقعی، مجدداً مقیاس شود.

اصل کار و مدار معادل یک CT حلقوی با ترانسفورماتور استاندارد یکسان است. تفاوت اصلی این است که سیم پیچ اولیه آن دارای پیچ های بسیار کمی است و به صورت سری به مدار اندازه گیری شده متصل می شود. در همین حال، سیم‌پیچ ثانویه به بارهای امپدانس پایین مانند آمپرمترها یا سیم‌پیچ‌های جریان رله متصل می‌شود که به طور موثر در شرایط اتصال کوتاه نزدیک عمل می‌کنند. هر دو جریان اولیه و ثانویه صرفاً توسط بار روی خط اندازه گیری شده تعیین می شوند و مستقل از بار ثانویه روی خود CT هستند.

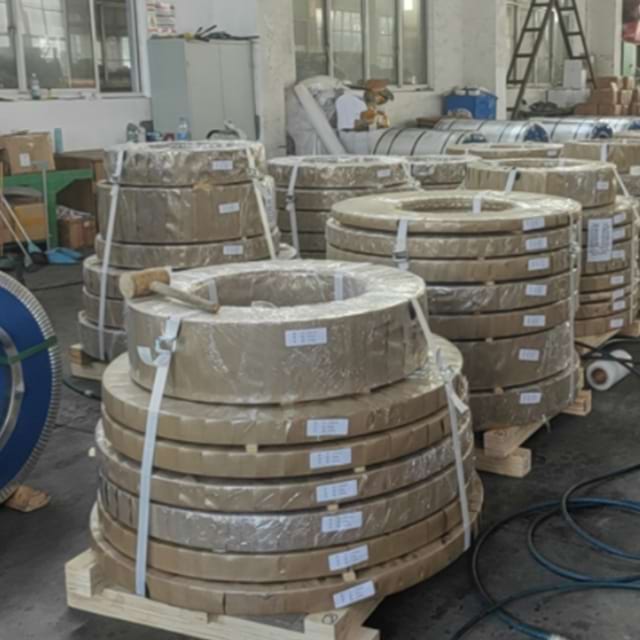

نکته قابل توجه هسته حلقوی این CT است. از فولاد سیلیکونی دانه گرا با نورد سرد درجه یک ساخته شده است که به دلیل تلفات کم آهن و نفوذپذیری مغناطیسی بالا مشهور است. ضخامت های موجود شامل 0.05 میلی متر، 0.08 میلی متر، 0.1 میلی متر، 0.2 میلی متر، 0.23 میلی متر، 0.27 میلی متر، 0.3 میلی متر و 0.35 میلی متر است. به دلیل ساختار مسیر مغناطیسی حلقه بسته پیوسته، شار نشتی صفر و عملکرد مغناطیسی برتر را نشان می دهد. علاوه بر این، این طراحی امکان سیم پیچی سریع و راحت را با استفاده از ماشین های سیم پیچ حلقوی فراهم می کند که در نتیجه راندمان تولید بالا می باشد.
