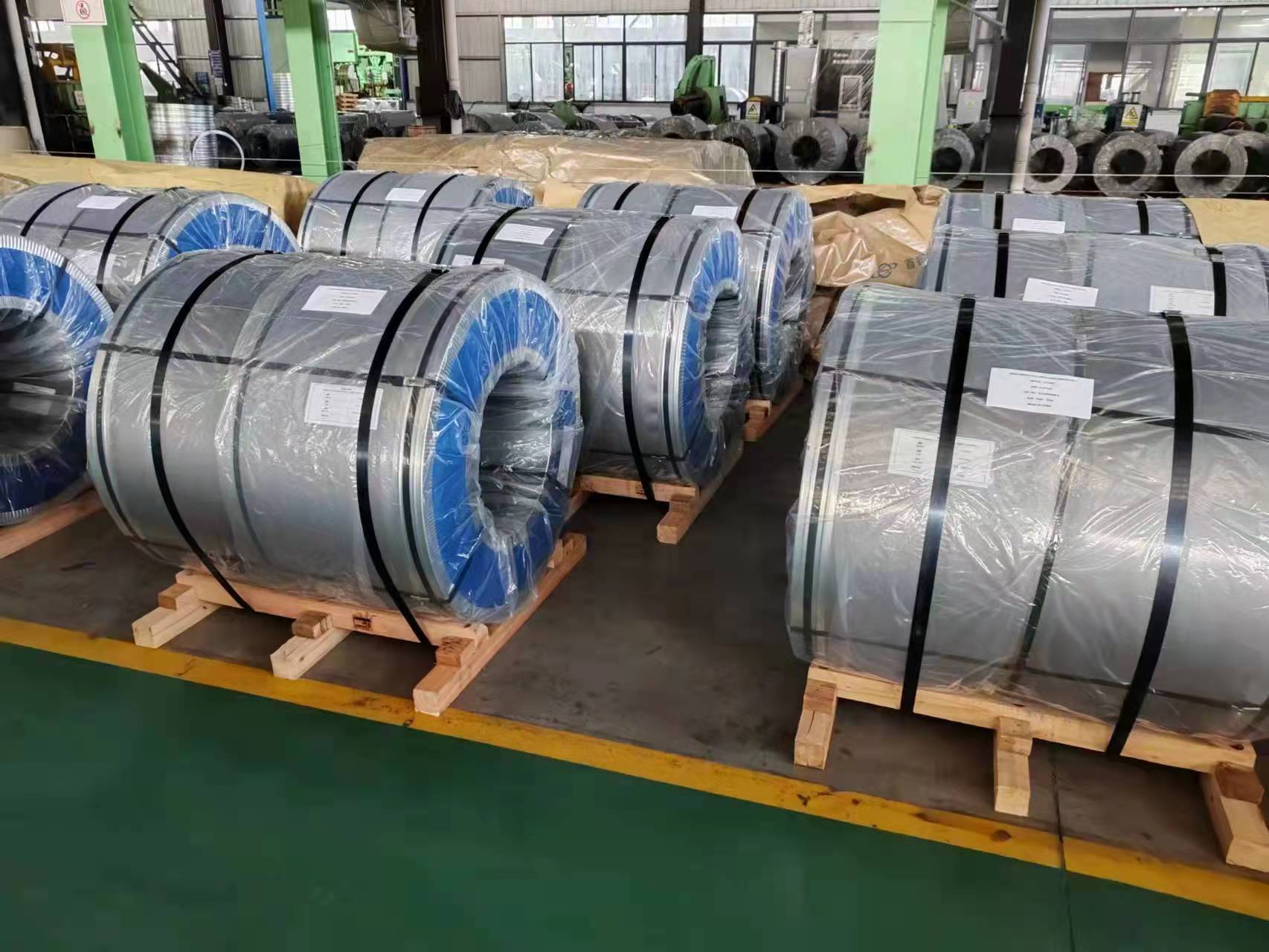

Kornorientierte Siliziumstahlspule

Kornorientierte, präzisionsgeschnittene Spulen

Zuschnitt entsprechend den Anforderungen des Kunden

Durch Isolierung und Kühlmedium – Beschichtungskompatibilität, um Transformatorkerne zu definieren

In Öl getaucht

Am gebräuchlichsten für Energie und Verteilung. GO erfordert Isolationsbeschichtungen, die gegen heißes Transformatoröl beständig sind (thermische Stabilität bis 120 °C+), einen hohen interlaminaren Widerstand und eine Hydrolysebeständigkeit aufweisen.

Trockentyp

Luftgekühlt, für den Einsatz im Innenbereich oder in feuergefährdeten Bereichen. Beschichtungen müssen höheren Temperaturen standhalten (Isolierung der Klasse F/H) und für offene Umgebungen einen verbesserten Korrosionsschutz bieten. Verlustarmes GO sorgt für Effizienz ohne Flüssigkeitskühlung.

Allgemeiner Beschichtungsbedarf

Beide profitieren von Isolierbeschichtungen, die nach dem Spannungsarmglühen einen geringen Kernverlust gewährleisten.

Exzellente Kernfertigung – von der Spule bis zum Kern

Der Prozess von der Spule aus kornorientiertem Siliziumstahl zum Kern umfasst:

1. Schlitzen – Präzises Breitenschneiden mit kontrollierter Grathöhe.

2. Stanzen/Schneiden – Stufenschnitte, Gehrungsschnitte oder gerade Schnitte mit minimaler magnetischer Verschlechterung.

3. Stapeln – Automatisiert oder manuell, um einen gleichmäßigen Stapelfaktor sicherzustellen.

4. Glühen (falls erforderlich) – Spannungsarmglühen stellt die magnetischen Eigenschaften nach dem Schneiden wieder her; Die Beschichtung muss diesen Prozess überstehen.

5. Montage und Klemmung – Gleichmäßiger Druck verhindert Laminierungsvibrationen und sorgt für einen geringen Kernverlust.
