متطلبات التركيب والقوة الميكانيكية العالية لنوى EI

التصنيع والهيكل الأساسي لشركة EI

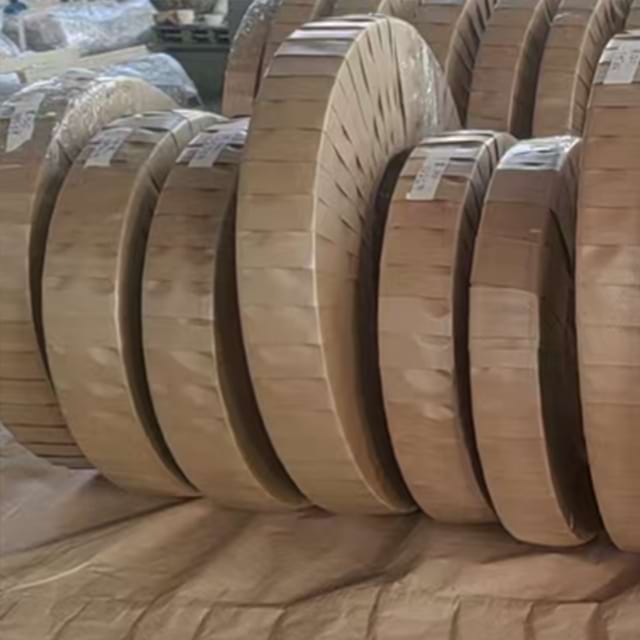

أثناء عملية التصنيع، يتم تصنيع نوى EI عمومًا من صفائح فولاذ السيليكون. فولاذ السيليكون هو نوع من الفولاذ يحتوي على السيليكون (المعروف أيضًا باسم السيليكا)، بمحتوى سيليكون يتراوح من 0.8% إلى 4.8%. يتم استخدام فولاذ السيليكون في نوى المحولات لأنه مادة مغناطيسية عالية النفاذية. داخل ملف نشط، يمكنه توليد كثافة تدفق مغناطيسي عالية، مما يسمح بتقليل الحجم الكلي للمحول.

فيما يتعلق بالبنية الأساسية، عندما لا تكون الأرجل والنير الأساسية في نفس المستوى، فهناك تكوينات شعاعية وملتفة ومتماثلة. ونظرًا لتوزيع التدفق المغناطيسي بشكل متساوٍ في هذه التصاميم، يمكن تقليل الخسائر. على النقيض من ذلك، فإن النوى من النوع المستوي لها أرجلها ونيرها في نفس المستوى، مما يوفر قوة ميكانيكية عالية وقابلية تصنيع ممتازة.

نوى EI هي دائمًا نوى مغلفة، يتم تجميعها عن طريق تكديس صفائح الحديد. هناك أشكال مختلفة من نوى الجرح. تحتوي نوى الجرح غير الملتفة على فجوات هوائية كبيرة نسبيًا بين الأرجل الأساسية والنير، مما يؤثر على تيار عدم التحميل؛ ولذلك، لا يمكن أن تكون قدرتها صغيرة جدًا. ومع ذلك، بما أن تدفق التسرب يدخل إلى مستوى صفائح فولاذ السيليكون بشكل عمودي - مما يزيد من الخسائر الإضافية - فلا ينبغي أن يكون عرض الصفائح كبيرًا جدًا، مما يعني أن قدرتها لا يمكن أن تكون كبيرة جدًا أيضًا.

يتكون قلب EI بشكل أساسي من ثلاثة أجزاء: الجسم الأساسي ومكونات التثبيت ومكونات العزل.
① الجسم الأساسي (الموصل المغناطيسي): مصنوع من صفائح الفولاذ الكهربائية.
② مكونات التثبيت: بما في ذلك المشابك، والمسامير، وأشرطة الربط المصنوعة من الألياف الزجاجية، وأشرطة الربط الفولاذية، وكتل الفواصل.
③ مكونات العزل: بما في ذلك عزل المشبك والأنابيب العازلة والوسادات وألواح التأريض وأقدام القاعدة.
