E-Çekirdek

Malzemeler

Şirketimiz, düşük demir kaybı ve yüksek manyetik geçirgenlik ile karakterize edilen, 0,05 mm, 0,08 mm, 0,10 mm, 0,23 mm, 0,27 mm, 0,30 mm ve 0,35 mm kalınlıklarda mevcut olan yüksek kaliteli soğuk haddelenmiş tane yönelimli ve yönlendirilmemiş silikon çelik malzemeler kullanmaktadır.

Yapısal Özellikler

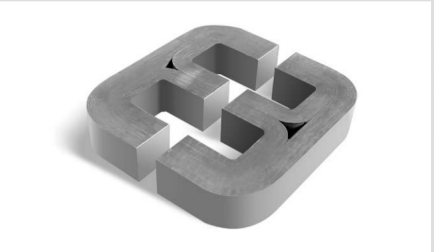

Çekirdek, iki yarının kapalı bir manyetik devre halinde birleştirilmesiyle oluşturulan açık tip bir yapıya sahiptir. Sonuç olarak, sarımlar çekirdekten bağımsız olarak üretilebilir ve daha sonra çekirdek üzerine takılabilir, böylece genel üretim teslim süresi önemli ölçüde kısaltılabilir.

Uygulamalar

Çeşitli özelliklerde mevcut olan bu E-çekirdekler, üç fazlı transformatörler, reaktörler, bobinler ve diğer elektromanyetik cihazlar için çekirdek bileşenler olarak elektronik ve elektrikli ekipmanlarda yaygın olarak kullanılmaktadır.

Özellikler

Ürünler, ulusal standartlara veya özel müşteri gereksinimlerine uygun olarak özelleştirilebilir ve böylece her düzeydeki müşterilerin farklı ihtiyaçlarının tam olarak karşılanması sağlanır.

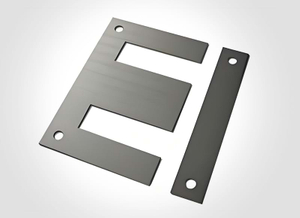

Kesilmiş laminasyonlar, elektrikli makinelerin ve transformatörlerin imalatında çok önemli bir bileşendir. Bu cihazların çekirdeğini oluşturmak üzere bir araya istiflenen, genellikle silikon çelik veya diğer özel alaşımlar gibi ince manyetik malzeme tabakalarından oluşurlar. 'Kesme' terimi, tasarım gereksinimlerini karşılamak için bu laminasyonların belirli geometriler halinde şekillendirilmesi sürecini ifade eder. Kesilmiş laminasyonların temel amacı, değişen bir manyetik alan iletken malzemelerde dolaşım akımlarını tetiklediğinde ortaya çıkan çekirdek içindeki girdap akımı kayıplarını azaltmaktır. İnce, yalıtımlı katmanların kullanılmasıyla bu akımların yolu sınırlandırılır ve bu da cihazın genel verimliliğini önemli ölçüde artırır. Kesilmiş laminasyonlar EI, UI ve toroidal konfigürasyonlar dahil olmak üzere çeşitli şekil ve boyutlarda mevcuttur.

Kesme işlemi damgalama, lazerle kesme veya tel elektrik deşarjlı işleme (EDM) gibi çeşitli yöntemlerle gerçekleştirilebilir. Her yöntem hassasiyet, maliyet ve üretim hacmi açısından farklı avantajlar sunar. Bireysel laminasyonların kalınlığı tipik olarak 0,1 ila 0,5 mm arasında değişir; daha ince tabakalar genellikle daha iyi performans sağlar ancak daha yüksek maliyetle sağlanır. Laminasyonlar genellikle tabakalar arası girdap akımlarını daha da azaltmak için yalıtım malzemeleriyle kaplanır. Transformatörlerde ve motorlarda kullanımlarına ek olarak, kesilmiş laminasyonlar indüktörlerde, jeneratörlerde ve otomotiv, yenilenebilir enerji ve tüketici elektroniği de dahil olmak üzere çeşitli endüstrilerdeki diğer elektromanyetik cihazlarda uygulama alanı bulur.
